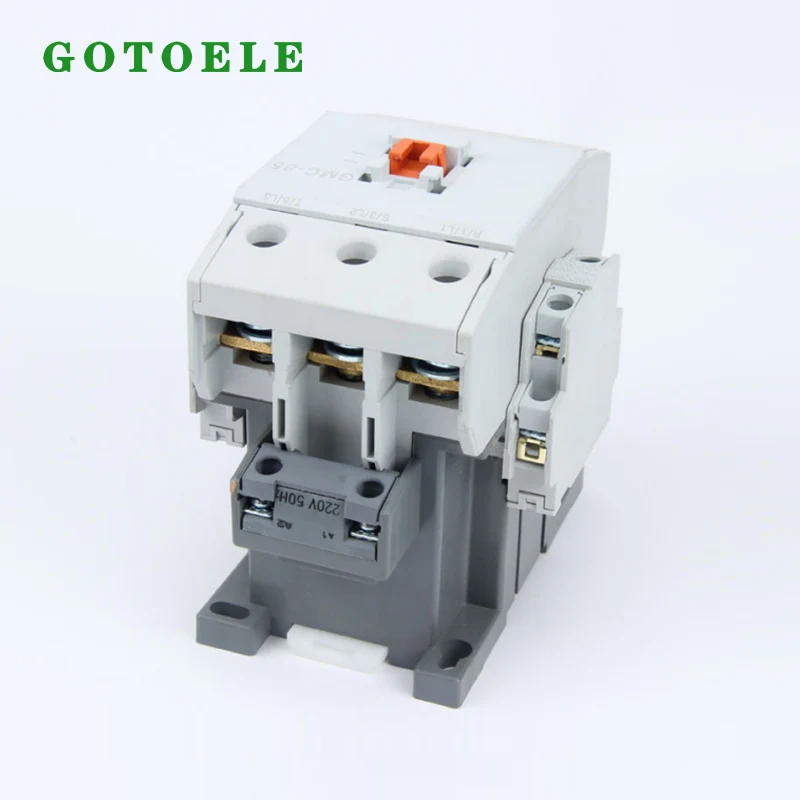

GMC-85 AC mágneses kontaktor 3P 135A 45KW 2NO+2NC ipari motorvezérléshez

GMC-85 AC mágneses kontaktor-tólGOTOELEegy háromfázisú kisfeszültségű kapcsolóelem, amelyet motorvezérléshez, ipari gépekhez, szivattyúkhoz, kompresszorokhoz, HVAC berendezésekhez és egyéb olyan alkalmazásokhoz terveztek, amelyek megbízható váltakozó áramú terhelést igényelnek. 3 pólusú főérintkezős szerkezettel, 135A AC1 névleges hőárammal, 45kW motorvezérlő kapacitással 380-440V-on és 2NO+2NC segédérintkezőkkel praktikus konfigurációt biztosít ipari vezérlőszekrényekhez és elektromos berendezésekhez.

Az elektromos elosztók, panelgyártók, gépgyártók és karbantartó csapatok számára a mágneskapcsoló kiválasztása többet igényel, mint az áramerősség ellenőrzése. Vásárlás előtt figyelembe kell venni a motor teljesítményét, a felhasználási kategóriát, az üzemi feszültséget, a tekercsfeszültséget, a kapcsolási frekvenciát, a segédérintkezős követelményeket, a beépítési módot és a túlterhelés elleni védelmet.

Mit kell tudni a vásárlóknak a GMC-85 konfigurációjáról?

Hárompólusú fő érintkezőszerkezet

A hárompólusú konfiguráció lehetővé teszi, hogy a kontaktor egy háromfázisú áramkört vezéreljen egyetlen kapcsolókészüléken keresztül. Ez alkalmassá teszi az általános ipari motoros alkalmazásokhoz, ahol a háromfázisú tápellátást egyidejűleg kell kapcsolni.

A főérintkezők a csatlakoztatott terhelés kapcsolására szolgálnak, míg a segédérintkezők vezérlő-, jelző-, reteszelő- és jeláramkörökbe építhetők be.

135A AC1 névleges hőáram

A GMC-85 kerethez 135A AC1 névleges hőáram tartozik. A vásárlóknak azonban nem szabad az AC1 értéket minden működési körülmény esetén megengedett motoráramként értelmezniük. A motoros alkalmazásoknál általában az alkalmazandó felhasználási kategória és a tényleges motorjellemzők alapján kell kiválasztani.

A motorvezérléshez ezért a névleges üzemi áramot és teljesítményt össze kell hasonlítani a tervezett tápfeszültséggel és az alkalmazási feladattal a végső választás előtt.

45 kW motorvezérlő kapacitás

380–440 V-on a GMC-85 konfiguráció névleges teljesítménye 45 kW AC3 motorvezérlési feltételek mellett. Ez alkalmassá teszi a modellt egy sor közepes teljesítményű háromfázisú motoralkalmazáshoz, ha az elektromos jellemzők megfelelnek a rendszerkövetelményeknek.

Alapparaméterek

Hogyan működik az AC mágneses kontaktor?

Elektromágneses kapcsolási elv

Az AC mágneses kontaktor elektromágneses tekercset használ a belső érintkezési mechanizmus mozgásának szabályozására. Amikor a vezérlő áramkör feszültség alá helyezi a tekercset, az elektromágneses erő mozgatja az érintkezőszerelvényt, és megváltoztatja a főérintkezők állapotát.

Amikor a tekercset feszültségmentesítik, a mechanizmus visszatér normál helyzetébe. Ez lehetővé teszi, hogy egy kis teljesítményű vezérlőáramkör kezelje a nagyobb teljesítményű elektromos terhelést anélkül, hogy a kezelőnek vagy a vezérlőnek közvetlenül kellene kapcsolnia a motoráramkört.

A teljesítmény és a vezérlési funkciók szétválasztása

A kontaktor egyik fő gyakorlati előnye a fő áramkör és a vezérlőáramkör szétválasztása. A főérintkezők kezelik a csatlakoztatott terhelést, míg a tekercs és a segédérintkezők kölcsönhatásba lépnek a vezérlőrendszerrel.

Ezt a szerkezetet széles körben használják az automatizált gépekben, mivel a motor nyomógombokkal, PLC-kimenetekkel, érzékelőkkel, relékkel vagy más vezérlőeszközökkel vezérelhető.

Miért fontosak a 2NO+2NC segédérintkezők?

Általában nyissa meg a Névjegyeket

A két alaphelyzetben nyitott segédérintkező a rendszer kialakításától függően vezérlési logikára, üzemállapot-visszacsatolásra, öntartó áramkörökre vagy külső jelzőeszközökhöz való csatlakoztatásra használható.

Ez további rugalmasságot biztosít a berendezésgyártóknak, amikor a mágneskapcsolót egy nagyobb kapcsolószekrénybe integrálják.

Általában zárt kapcsolatok

A két alaphelyzetben zárt segédérintkező reteszelő-, jelző- és vezérlőáramkörökben használható. Segíthetnek koordinálni a kontaktort más kapcsolóelemekkel vagy vezérlőeszközökkel.

Vezérlőáramkör-tervezés támogatása

Ha mind az alaphelyzetben nyitott, mind a normál zárt segédérintkezők ugyanabban a konfigurációban vannak, akkor egyes vezérlési kialakításokban csökkenthető a további kiegészítő kapcsolóelemek szükségessége.

A tényleges érintkezők elrendezését és az elektromos igénybevételt beszerelés előtt mindig ellenőrizni kell a vezérlő kapcsolási rajzával.

Tipikus ipari alkalmazások

Ipari motorvezérlés

A GMC-85 elsődleges alkalmazása a kompatibilis háromfázisú motorok kapcsolása és vezérlése. Beépíthető motorindító szerelvényekbe és vezérlőpanelekbe, ahol a névleges elektromos feltételek megfelelnek az alkalmazásnak.

Szivattyúk és vízkezelő berendezések

A szivattyúk gyakran automatikus indítás-leállítás vezérlést igényelnek nyomás, szint, áramlás vagy folyamatjelek alapján. A kontaktor kapcsoló interfészként szolgálhat a vezérlőáramkör és a szivattyú motorja között.

Kompresszorok és HVAC rendszerek

Az ipari kompresszorok, szellőztető rendszerek, légkondicionáló berendezések és más motoros hajtású rendszerek kontaktorokat használhatnak a motorok vezérlésére a berendezés elektromos vezérlőrendszerének követelményei szerint.

Gyártó gépek

A gyártóberendezések gyakran több motort, szállítószalagot, ventilátort, szivattyút és egyéb elektromos terhelést tartalmaznak. A központosított kapcsolás és automatizált működés érdekében mágneskapcsolók építhetők be a kapcsolószekrényekbe.

A legfontosabb kiválasztási tényezők vásárlás előtt

Ellenőrizze a motor teljesítményét és áramát

A motor teljesítménye önmagában nem elegendő a kontaktor kiválasztásához. A vásárlóknak meg kell erősíteniük a motor névleges áramát, tápfeszültségét, frekvenciáját, indítási jellemzőit, működési teljesítményét és használati kategóriáját.

A kontaktort a tényleges elektromos terhelés alapján kell kiválasztani, nem pedig egyszerűen a terméknévnek a motor névleges teljesítményéhez való igazítását.

Erősítse meg a tekercs feszültségét

A kontaktor tekercs feszültségének meg kell egyeznie a vezérlőáramkörrel. Az általános vezérlőfeszültségek jelentősen eltérhetnek a különböző gépeken és régiókban.

Megrendelés előtt a vásárlóknak meg kell adniuk a szükséges tekercsfeszültséget és frekvenciát, hogy elkerüljék a kompatibilitási problémákat a telepítés során.

Fontolja meg a kapcsolási frekvenciát

A gyakori motorindítással és -leállítással rendelkező alkalmazások nagyobb követelményeket támasztanak a mágneskapcsolóval szemben, mint a viszonylag ritka kapcsolású alkalmazások.

Ezért a mágneskapcsoló kiválasztásakor és a tervezett alkalmazásra való alkalmasságának megítélésekor figyelembe kell venni a várható működési frekvenciát.

Koordináta túlterhelés elleni védelem

A kontaktor elsősorban kapcsolási vezérlést biztosít, és nem helyettesíti a dedikált motor túlterhelés elleni védelmet. Motorindító alkalmazásokhoz a motor- és rendszerkövetelményeknek megfelelően megfelelő termikus túlterhelésrelét vagy elektronikus motorvédő eszközt kell kiválasztani.

Telepítési szempontok

Ellenőrizze az elektromos besorolásokat

A beszerelés előtt a technikusoknak ellenőrizniük kell a mágneskapcsoló modelljét, a tekercs feszültségét, a főáramkör feszültségét, a névleges áramot, a motor teljesítményét, a segédérintkezők konfigurációját és a kapcsolási rajzot.

Használjon megfelelő vezetőket

Az áramvezetőket, a kivezetéseket és a védőeszközöket az aktuális áramerősségnek és a vonatkozó elektromos szerelési szabványoknak megfelelően kell kiválasztani.

A laza vagy nem megfelelő méretű csatlakozások növelhetik az érintkezési ellenállást és a hőtermelést, ami potenciálisan befolyásolja a berendezés megbízhatóságát.

Biztosítson megfelelő védelmet

A kontaktort megfelelő rövidzár- és túlterhelés elleni védelemmel kell integrálni. A védelmi konfigurációt a motor jellemzőinek, a telepítési környezetnek és a vonatkozó helyi elektromos előírásoknak megfelelően kell megtervezni.

Ellenőrizze a telepítési környezetet

A hőmérséklet, a páratartalom, a por, a vibráció, a burkolat kialakítása és a szellőzés befolyásolhatja az alacsony feszültségű elektromos alkatrészek működési feltételeit. A mágneskapcsolót a meghatározott működési határokon belüli környezetbe kell telepíteni.

Karbantartás és ellenőrzés

Ellenőrizze a fő elérhetőségeket

A gyakran működő berendezések esetében a karbantartó személyzetnek rendszeresen ellenőriznie kell a fő érintkezők állapotát. A túlzott lyukacsosodás, égés, elszíneződés vagy abnormális kopás elektromos igénybevételt vagy nem megfelelő működési feltételeket jelezhet.

Ellenőrizze a segédérintkezőket

A segédérintkezőket ellenőrizni kell, ha a vezérlőáramkörök szaggatott jeleket, váratlan kapcsolási viselkedést vagy visszacsatolási hibákat észlelnek.

Vizsgálja meg a terminálcsatlakozásokat

Az elektromos érintkezőknek biztonságosan rögzítve kell maradniuk. A karbantartó személyzetnek követnie kell a gyártó által javasolt meghúzási követelményeket és az alkalmazandó elektromos karbantartási eljárásokat.

Rendellenes zaj figyelése

A szokatlan zümmögés, rezgés vagy instabil kontaktorműködés tekercs-, mechanikai, feszültség- vagy telepítési problémákra utalhat. A kóros állapotokat ki kell vizsgálni a további működés előtt.

Minőségi szempontok a B2B vásárlók számára

Gyártási konzisztencia

A forgalmazók és az OEM vásárlók számára fontos a tételek közötti összhang, mivel a kontaktorokat gyakran szabványos vezérlőpanelekbe és berendezésekbe építik be.

A GOTOELE kijelenti, hogy gyártási folyamata magában foglalja a minőség-ellenőrzést a nyersanyag-ellenőrzéstől a gyártáson, tesztelésen, csomagoláson és szállításon át.

Szállítás előtti tesztelés

Az elektromos termékeket szállítás előtt megfelelő ellenőrzésen és tesztelésben kell részesíteni. Az ömlesztve vásároló vásárlóknak meg kell erősíteniük a szállító ellenőrzési eljárásait és a dokumentációs követelményeket a megrendelés feladása előtt.

Minősítési követelmények

A GOTOELE a CE és az ISO9001 minősítést azonosítja minőségi és tanúsítási bizonyítványai között. Az ügyfeleknek be kell kérniük a megfelelő tanúsítványt és műszaki dokumentációt a piacukon szükséges pontos termékkonfigurációhoz.

GOTOELE gyártási és szállítási képesség

Kisfeszültségű elektromos termékek gyártója

GOTOELEA Yueqing Gongtong Electric Co., Ltd. által üzemeltetett kisfeszültségű elektromos termékekre specializálódott, beleértve a váltakozó áramú mágneskapcsolókat, a termikus túlterhelésreléket, az öntött házas megszakítókat, az indítókat, az MCB-ket és a vezérlőelemeket.

A vállalat integrálja a K+F-et, a terméktervezést, a gyártást, a tesztelést és az exportszolgáltatásokat a forgalmazók, berendezésgyártók és ipari ügyfelek támogatására.

OEM és testreszabott rendelések támogatása

A GOTOELE OEM- és testreszabott terméktámogatást nyújt a műszaki paraméterekre, a termékkonfigurációkra, a csomagolásra és a márkanévvel kapcsolatos követelményekre. Ez hasznos lehet az elektromos elosztók és berendezésgyártók számára, akiknek egységes specifikációkat kell megadniuk több projektben.

Tömeges szállítási képesség

A nemzetközi vásárlók számára fontos a stabil termelési és ellátási kapacitás, ha a mágneskapcsolókat standard alkatrészként használják több berendezésmodellben. A GOTOELE éves gyártási kapacitása megközelítőleg 8 millió darab a kisfeszültségű elektromos termékkínálatában.

Vevői ellenőrzőlista

Gyakran Ismételt Kérdések

Mire használható a GMC-85 AC mágneses kontaktor?

Kompatibilis háromfázisú váltakozó áramú terhelések, különösen ipari motorok és motoros berendezések, például szivattyúk, kompresszorok, HVAC rendszerek, szállítószalagok és gyártógépek kapcsolására és vezérlésére tervezték.

Mit jelent a 135A ennél a kontaktornál?

A 135A érték a GMC-85 kerethez tartozó AC1 hőáram névleges értékére vonatkozik. A motoralkalmazásokat az alkalmazandó felhasználási kategória, a motoráram, a feszültség és az üzemi feltételek szerint kell kiválasztani.

A GMC-85 vezérelhet egy 45 kW-os motort?

A GMC-85 névleges teljesítménye 45 kW, 380–440 V AC3 feltételek mellett, a megadott konfigurációnak megfelelően. A tényleges motoralkalmazást továbbra is ellenőrizni kell a névleges áram, az indítási feltételek, a kapcsolási frekvencia és a vonatkozó szabványok alapján.

Mit jelent a 2NO+2NC?

Két alaphelyzetben nyitott és két alaphelyzetben zárt segédérintkezőt jelez. Ezek az érintkezők vezérlési logikára, állapot-visszacsatolásra, reteszelésre és jelzőáramkörökre használhatók.

A kontaktor túlterhelés elleni védelmet tartalmaz?

A kontaktor kapcsolási vezérlést biztosít, és általában a motoros alkalmazásokhoz megfelelő túlterhelés elleni védelemmel kell koordinálni. A szükséges védelmi konfiguráció a motortól és az elektromos rendszertől függ.

Tud a GOTOELE OEM szolgáltatásokat nyújtani?

Igen. A GOTOELE OEM és testreszabott támogatást nyújt a forgalmazóknak, berendezések gyártóinak és ipari ügyfeleknek, beleértve a termékspecifikációkat, konfigurációkat, csomagolást és márkajelzési követelményeket.

Végső megfontolások

GMC-85 AC mágneses kontaktorháromfázisú kapcsolási megoldást kínál az ipari motorvezérléshez és más kompatibilis kisfeszültségű alkalmazásokhoz. 3P felépítése, 135A AC1 névleges termikus árama, 45kW AC3 névleges teljesítménye 380–440V-on, valamint 2NO+2NC segédérintkezője alkalmassá teszi olyan vezérlőrendszerekhez, amelyek főáramköri kapcsolást és kiegészítő vezérlési funkciókat is igényelnek.

Elektromos elosztók, panelgyártók, OEM-berendezések gyártói és karbantartó csapatok esetében a helyes kiválasztást a motoráram, a feszültség, a felhasználási kategória, a tekercsfeszültség, a kapcsolási frekvencia, a védelmi konfiguráció, a telepítési feltételek és a szükséges tanúsítvány alapján kell elvégezni.

Kisfeszültségű elektromos gyártási tapasztalattal, OEM-támogatással, minőségirányítással és nemzetközi ellátási lehetőségekkel,GOTOELEtámogatja azokat az ügyfeleket, akik ipari automatizáláshoz, motorvezérléshez, gépekhez, HVAC-hoz, szivattyúkhoz és egyéb elektromos berendezésekhez való kontaktorkonfigurációkat keresnek.
