Milyen tényezőket kell figyelembe vennie a jelzőfényes nyomógomb kiválasztásakor?

Egy modern ipari gép vezérlőpultja a bemenetek és kimenetek szimfóniája. A legkritikusabb elemek közé tartoznak a visszajelző lámpákkal ellátott szerény nyomógombok – az elsődleges interfész az emberi kezelők és az összetett gépek között. Minden gomb óriási felelősséggel jár: szállítószalag elindítása, nagy sebességű rotor leállítása vagy vészleállítás jelzése. Egyetlen rosszul megadott gomb a kezelő megzavarásához, a berendezés károsodásához vagy akár életveszélyes balesethez vezethet. Egy nyüzsgő gyártóüzemben egy gépkezelő egyszer megnyomott egy zöld nyomógombot a jelzőlámpával, és arra számított, hogy az elindítja a berendezést. Ehelyett vészleállítási sorozatot kezdeményezett. A gomb visszajelző lámpája fordított polaritással volt bekötve – a zöld, ami általánosan azt jelenti, hogy „menj”, valójában „állj”-t jelez. Ez az egyszerű felügyelet órákig tartó leállást és olyan vizsgálatot okozott, amely megfelelő kiválasztásával és a vezetékek ellenőrzésével elkerülhető lett volna. Ez a forgatókönyv egy kritikus valóságot hangsúlyoz: a megfelelő kiválasztásátNyomógomb jelzőfénnyelnem triviális közbeszerzési döntés; ez egy alapvető mérnöki feladat, amely több, egymástól függő tényező szisztematikus értékelését igényli.

A jelzőfénnyel rendelkező nyomógomb kiválasztásakor a mérnököknek összetett döntési mátrixban kell eligazodniuk, amely kiterjed az elektromos kompatibilitásra, a környezeti ellenálló képességre, a mechanikai élettartamra, a vizuális jelzési követelményekre és a fizikai telepítési korlátokra. A folyamat az alkalmazás elektromos igényeinek megértésével kezdődik: feszültség, áram és érintkezők konfigurációja. Kiterjed arra a környezetre, ahol a gomb működik – legyen az tiszta vezérlőterem, poros gyári padló vagy nedves kültéri létesítmény. A várható mechanikai élettartam és a tapintható visszajelzés meghatározza a kezelő elégedettségét és hosszú távú megbízhatóságát. A jelzőfény színének és üzemmódjának meg kell felelnie a nemzetközi szabványoknak az azonnali, intuitív megértés biztosítása érdekében. Végül a fizikai méreteknek és a szerelési lehetőségeknek összhangban kell lenniük a panel kivágásaival és a tervezési esztétikával. atYueqing Gongtong Electric Co., Ltd., gyárunk több millió nyomógombot gyártott jelzőlámpával, és láttuk, hogy egy aprónak tűnő specifikáció hogyan tehet különbséget a több évtizedes megbízható szolgáltatás és az idő előtti meghibásodás között. Ez az átfogó útmutató végigvezeti Önt az egyes kritikus tényezőkön, és biztosítja a megalapozott döntés meghozatalához szükséges műszaki ismereteket.

Tartalomjegyzék

• 1. Mi a jelzőfényes nyomógomb, és hol használják?
  • 1.1 Definíció és alapvető felépítés
  • 1.2 Típusok és alkalmazási forgatókönyvek
• 2. Milyen elektromos előírásokat kell értékelnie?
• 3. Hogyan befolyásolják a környezeti feltételek a nyomógombok kiválasztását?
• 4. Milyen mechanikai és tartóssági tényezők számítanak?
• 5. Hogyan válasszunk a különböző jelzőfény színek és módok között?
• 6. Gyakran Ismételt Kérdések (GYIK)
• 7. A Yueqing Gongtong Electric Co., Ltd.-ről.
• 8. Következtetés

1. Mi a jelzőfényes nyomógomb, és hol használják?

1.1 Definíció és alapvető felépítés

A Nyomógomb jelzőfénnyelegy integrált elektromechanikus vezérlőeszköz, amely két alapvető funkciót egyesít egyetlen kompakt egységben: egy kézi kapcsoló mechanizmust (nyomógomb) és egy vizuális állapotjelzőt (jelzőfény). Amikor a kezelő megnyomja a gombot, a belső érintkező mechanizmus nyit vagy zár egy elektromos áramkört, vezérelve egy folyamatot vagy berendezést. Ezzel egyidejűleg a beépített jelzőlámpa azonnali vizuális visszajelzést ad, megerősítve a gomb működését vagy kommunikálva a vezérelt rendszer állapotát. Ez a kettős funkcionalitás – az emberi bemenetet a gépi kimenettel kombinálva – a jelzőfénnyel ellátott nyomógombot gyakorlatilag minden vezérlőpanel nélkülözhetetlen elemévé teszi az iparágakban.

Ahhoz, hogy megértsük, hogyan működik a jelzőfénnyel ellátott nyomógomb, meg kell vizsgálnunk a belső anatómiáját. A készülék négy elsődleges szerkezeti elemből áll, amelyek összehangoltan működnek:

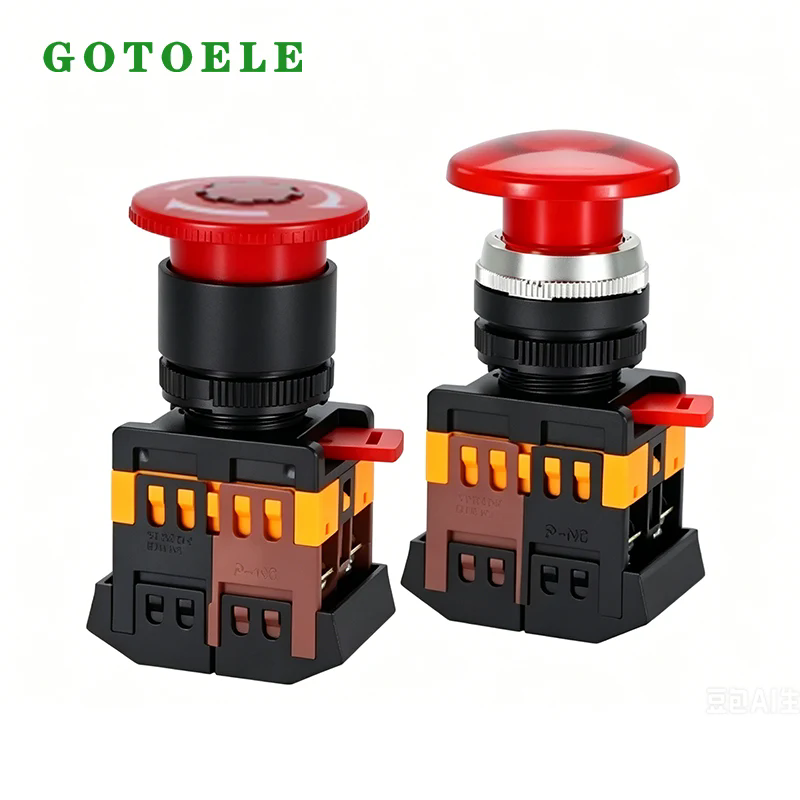

1. Kezelőfej (gombsapka).Ez az a fizikai interfész, amellyel a kezelő kapcsolatba lép. Általában műszaki műanyagokból (például polikarbonátból, ABS-ből vagy nejlonból) vagy fémből (alumínium, rozsdamentes acél vagy sárgaréz) készül. A kezelőfej többféle formában kapható: lapos vagy süllyesztett (süllyesztett, hogy megakadályozza a véletlen működést), emelt vagy domború (könnyen lokalizálható és lenyomható) és gombafej (vészleállító alkalmazásokhoz tervezve, nagy, könnyen megfogható felületet biztosítva). A kupakon gyakran van egy átlátszó vagy áttetsző rész, amely lehetővé teszi a jelzőfény átvilágítását, ami megvilágított megjelenést kölcsönöz.

2. Jelzőfényforrás.A megvilágítást belső fényforrás biztosítja. A múltban izzólámpákat használtak, de a mai jelzőfénnyel ellátott nyomógomb elsősorban fénykibocsátó diódákat (LED) használ, amelyek kiváló élettartamot, alacsonyabb energiafogyasztást és világosabb, élénkebb színeket kínálnak. A LED úgy tervezhető, hogy különböző színeket (piros, zöld, sárga, kék, fehér) és különböző üzemmódokat (folyamatosan világít, villog vagy villog) biztosítson. A fényt a kupakon vagy egy külön jelzőfény lencsén keresztül szórják szét.

3. Kapcsolási mechanizmus (Kapcsolattartó).A kezelőfej alatt található az érintkezőblokk. Ez a mechanizmus a mechanikus nyomást elektromos kapcsolássá alakítja át. Az érintkezők jellemzően ezüstötvözetből vagy aranyozott anyagokból készülnek, hogy alacsony ellenállást és megbízható működést biztosítsanak több millió cikluson keresztül. Az érintkezők konfigurációja lehet pillanatnyi (a gomb elengedésekor visszatér eredeti helyzetébe) vagy fenntartott (a gomb abban a helyzetben marad, amelyre lenyomták). Az érintkezők elrendezése alaphelyzetben nyitott (NO), alaphelyzetben zárt (NC) és ezek kombinációiból áll, lehetővé téve a gomb különféle vezérlési logikákban történő használatát.

4. Felmondás és lakhatás.A jelzőfénnyel ellátott nyomógomb hátsó része biztosítja az elektromos csatlakozási pontokat (csavaros kapcsok, dugaszolható csatlakozások vagy PCB érintkezők). A belső alkatrészeket magába foglaló házat úgy tervezték, hogy megvédje a por, nedvesség és egyéb környezeti szennyeződések behatolásától. Az anyag és a tömítés kialakítása határozza meg az eszköz IP (Ingress Protection) besorolását, amely kritikus specifikációt később vizsgáljuk meg.

A jelzőfénnyel ellátott nyomógomb működési elve egyszerű, mégis elegáns. Amikor a kezelő erőt fejt ki a kezelőfejre, a mechanikus rudazat mozgatja az érintkezőblokkot. A rugós mechanizmus tapintható visszacsatolást biztosít – észrevehető „kattanást” vagy ellenállást –, amely tájékoztatja a kezelőt a működés megtörténtéről. Ezután az érintkezők állapotot váltanak, kinyitják vagy zárják az áramkört. Ezzel egyidejűleg a jelzőfény világít (ha az áramkört úgy tervezték, hogy a lámpát működés közben feszültség alá helyezze), vagy megváltozik az állapota, vizuális megerősítést nyújtva. Ez a kettős művelet – tapintható és vizuális – biztosítja, hogy a kezelő azonnali, egyértelmű visszajelzést kapjon a tevékenységéről és a vezérelt rendszer ebből eredő állapotáról.

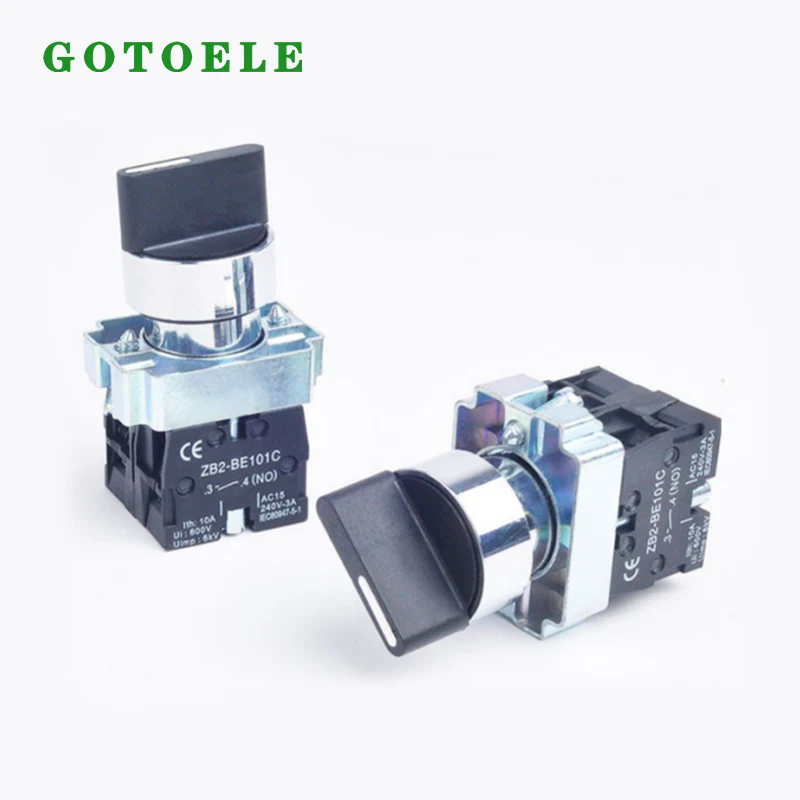

1.2 Típusok és alkalmazási forgatókönyvek

A változatosságNyomógomb jelzőfénnyelA piacon elérhető termékek a modern ipari alkalmazások sokrétű igényeit tükrözik. Egy adott típus kiválasztása a működési környezettől, a felhasználói felület követelményeitől és a vezérlőrendszer jellegétől függ. Ennek a taxonómiának a megértése a sikeres kiválasztási folyamat első lépése.

Az alábbi táblázat a jelzőfényes nyomógombos termékek átfogó osztályozását tartalmazza, kulcsfontosságú attribútumok és alkalmazási környezetek szerint rendezve.

A jelzőfénnyel ellátott nyomógomb alkalmazási köre hatalmas és változatos. Íme a leggyakoribb ágazatok és speciális alkalmazások:

• Ipari vezérlőpanelek:A gyártólétesítményekben a jelzőfénnyel ellátott nyomógombot gépek, például szállítószalagok, CNC-gépek, csomagolóberendezések és összeszerelő sorok indítására, leállítására és felügyeletére használják. Itt a világító gomb kombinációja egyértelmű "futás/leállt" állapotot biztosít, csökkentve a kezelői hibákat.
• Építőipari és nehézgépek:Kotrógépekben, darukban és mezőgazdasági gépekben a jelzőfénnyel ellátott nyomógombot a motor indításához/leállításához, kürthöz és világításvezérléshez használják. Ezek az alkalmazások nagy tartósságot, víz elleni tömítést és rezgésállóságot igényelnek.
• Liftek és mozgólépcsők:A felvonókon belüli és kívüli hívógombok jellemzően nyomógombok jelzőfénnyel, amelyek világítanak, jelezve, hogy hívást regisztráltak. Ez a visszajelzés elengedhetetlen az utasok bizalmához. A gomboknak robusztusnak kell lenniük, és hosszú mechanikai élettartammal kell rendelkezniük (több millió ciklus).
• Orvosi és laboratóriumi berendezések:A kórházi ágyakban, diagnosztikai gépekben és laboratóriumi analizátorokban a jelzőfénnyel ellátott nyomógombot használják a kritikus funkciókhoz. Ezek az eszközök gyakran antimikrobiális anyagokat, alacsony zajszintet és pontos tapintható visszacsatolást igényelnek, hogy biztosítsák a pontos működést nagy igénybevételnek kitett környezetben.
• Közlekedési infrastruktúra:A forgalomirányító rendszerek, a vasúti peronokon lévő vészleállító gombok és a nyilvános gyalogátkelőhelyek nyomógombjai mind a jelzőlámpás nyomógombot használják. Ezek a kültéri alkalmazások IP65 vagy magasabb tömítést, UV-állóságot és jó láthatóságot igényelnek.
• HVAC vezérlőrendszerek:Az épületfelügyeletben a jelzőfényes nyomógomb vezérli a fűtési, szellőztetési és légkondicionáló egységeket. A jelzőfény megerősíti, hogy egy ventilátor vagy szivattyú működésbe lépett, ami kritikus jelzés a karbantartó mérnökök számára.

Az összes ilyen alkalmazás közös szála a jelzőfénnyel ellátott nyomógombra való támaszkodás, amely mind a vezérlést, mind a visszajelzést biztosítja. A fizikai robusztusság, a környezeti tömítés, a tapintható tapintás és a vizuális tisztaság megkövetelt kombinációja iparágonként eltérő, de a kiválasztás alapvető elvei konzisztensek maradnak.

2. Milyen elektromos előírásokat kell értékelnie?

Az elektromos specifikációk aNyomógomb jelzőfénnyela vezérlőrendszerrel való kompatibilitás legalapvetőbb paraméterei. A gomb névleges értékei és a rendszer követelményei közötti eltérés kontakthegesztéshez, idő előtti meghibásodáshoz vagy működésképtelenséghez vezethet. Az értékelendő elsődleges elektromos specifikációk a névleges feszültség, névleges áram, érintkezők konfigurációja és a jelzőfény jellemzői. Minden paraméter kölcsönhatásba lép az alkalmazás terhelési típusával, a rendelkezésre álló feszültséggel és a vezérlési logikával.

1. Névleges üzemi feszültség és áram.A névleges feszültség az a maximális feszültség, amely biztonságosan rákapcsolható a jelzőfény érintkezőivel ellátott nyomógombra és a jelzőfényre. A névleges áram az a maximális áram, amelyet az érintkezők hordozhatnak. Ezeket a névleges értékeket általában AC és DC áramkörökre is megadják, mivel a kapcsolási jellemzők eltérőek. Az egyenáramú áramkörök megszakítása általában nagyobb kihívást jelent, mivel az áramnak nincs természetes nulla-keresztezési pontja, ami ív kialakulásához vezethet. Az ipari környezetben használt jelzőfénnyel ellátott nyomógombok tipikus névleges feszültsége a 24 V DC, 110 V AC, 230 V AC és 400 V AC, a névleges áramerősség pedig néhány ampertől több tíz amperig terjed.

Amikor a névleges áramot a terheléshez igazítja, vegye figyelembe a terhelés típusát. Az ellenállásos terhelések (pl. fűtőtestek, izzólámpák) bekapcsolási árama jellemzően 1-1,5-szerese az állandósult áramerősségnek. Az induktív terhelések (pl. motorok, mágnesszelepek, relék) bekapcsolási árama az állandósult áram 6-8-szorosa lehet, különösen indításkor. A kapacitív terhelések (pl. tápegységek) nagy bekapcsolási árammal is rendelkezhetnek. Az induktív terhelést kapcsoló jelzőfénnyel rendelkező nyomógomboknál a névleges értéket le kell minősíteni. Általános szabály, hogy biztosítani kell a gomb névleges áramának legalább 1,5-2-szeresét a terhelés állandósult áramának 1,5-2-szerese a bekapcsolás érdekében.

2. Érintkezőkonfiguráció és érintkezőanyag.Az érintkezők elrendezése határozza meg a vezérlési logikát. A gyakori lehetőségek a következők:

• 1 NO (Egy normál nyitva).Az áramkör nyitva van, ha a gomb nyugalomban van, és bezárul, amikor megnyomják. Indításra, aktiválásra vagy pillanatnyi működtetésre használható.
• 1NC (egy normál esetben zárt).Az áramkör zárva van, ha a gomb nyugalomban van, és nyit, amikor megnyomják. Leállításhoz, deaktiváláshoz vagy biztonsági áramkörökhöz használják (gyakran sorba kapcsolva más biztonsági érintkezőkkel).
• 1NO+1NC (egy normál nyitott és egy normál zárt).Általános, sokoldalú elrendezés. A NO érintkező zár, és az NC érintkező kinyílik a gomb megnyomásakor. Ez ideális olyan áramkörökhöz, amelyek aktiváló és deaktiváló jelet is igényelnek.
• 2NO+2NC stb.Több érintkezőblokk a bonyolultabb áramköri követelményekhez.

Az érintkezési anyag szintén döntő jelentőségű. Az ezüstötvözet érintkezők az általános célú alkalmazásokhoz szabványosak, és jó vezetőképességet és hegesztési ellenállást biztosítanak. Az aranyozott vagy aranyozott érintkezőket olyan alacsony szintű kapcsolóáramkörökhöz használják (pl. PLC bemenetek, 5-24V DC logikai áramkörök), ahol az áramerősség túl alacsony az ezüstérintkezők "tisztításához", amelyek oxidálódhatnak és nagy ellenállású kapcsolatokat hozhatnak létre.

3. Jelzőfény elektromos paraméterei.A jelzőlámpa általában egy LED, és műszaki jellemzői a következők:

• Üzemi feszültség:A LED megvilágításához szükséges feszültség. Lehet közvetlen (pl. 24V DC LED) vagy külső ellenállást igényel (AC/DC 110/230V LED). A LED-nek kompatibilisnek kell lennie a rendelkezésre álló tápegységgel.
• Jelenlegi fogyasztás:Tipikusan 5-20 mA LED-eknél. Ez alacsony, de jelentős lehet az akkumulátoros készülékeknél, vagy ha több jelző van ugyanazon az áramkörön.
• Fényerősség (mcd):Millikandelában (mcd) mérve. A magasabb értékek világosabb LED-et jeleznek. Környezeti fényviszonyok esetén gyakran legalább 50-100 mcd ajánlott, míg a közvetlen napfény 500 mcd vagy több.
• Betekintési szög:Az a szögtartomány, amelyen belül a LED látható marad. A szabványos LED-ek látószöge 30-60 fok. A szélesebb szög jobb általános jelzéshez, míg a szűkebb szög fókuszált, nagy intenzitású fényt biztosít.

4. Elektromos élettartam.Azon kapcsolási ciklusok száma, amelyeket a jelzőfénnyel ellátott nyomógomb megbízhatóan végrehajthat névleges elektromos terhelése mellett. Ez jellemzően 100 000 és 500 000 ciklus között van névleges terhelés mellett. A nagyfrekvenciás kapcsolási alkalmazásokhoz elengedhetetlen egy magasabb elektromos élettartammal rendelkező gomb.

A jelzőfénnyel ellátott nyomógomb kiválasztásakor mindig alkalmazza a „80%-os szabályt”: soha ne lépje túl a névleges áram vagy feszültség 80%-át. Ez biztonsági ráhagyást biztosít a feszültségingadozásokhoz, a hőmérséklet-ingadozásokhoz és a gyártási tűrésekhez. Az alábbi táblázat összefoglalja a szabványos jelzőfényes nyomógomb sorozatunk elektromos paramétereit:

3. Hogyan befolyásolják a környezeti feltételek a nyomógombok kiválasztását?

A Nyomógomb jelzőfénnyelLehet, hogy tökéletesen megfelel egy tiszta, klímaszabályozott vezérlőteremnek, de ugyanaz a gomb katasztrofálisan meghibásodhat nedves, poros vagy korrozív környezetben. A környezeti feltételek a vezető okok a vezérlőeszközök idő előtti meghibásodásához, és ezeket gyakran figyelmen kívül hagyják a specifikáció során. A működési környezet határozza meg a szükséges behatolásvédelmi (IP) besorolást, az üzemi hőmérséklet-tartományt, valamint a vegyszerekkel, rezgésekkel és UV-sugárzással szembeni ellenállást.

A behatolásvédelmi (IP) besorolások megértése.Az IP besorolás egy kétjegyű kód, amely a ház által biztosított szilárd tárgyak (első számjegy) és folyadékok (második számjegy) behatolása elleni védelmi fokát osztályozza. Az első számjegy (0-6) a szilárd részecskék elleni védelmet jelzi, a „nincs védelem”-től (0) a „porálló”-ig (6). A második számjegy (0-9K) a folyadék behatolás elleni védelmét jelzi, a "nincs védelemtől" a "nagy nyomású, magas hőmérsékletű vízsugarakig".

Az ipari környezetben használt jelzőfénnyel ellátott nyomógombok esetében a leggyakoribb IP-besorolás az IP40, IP54, IP65, IP67 és IP69K. Az alábbi táblázat ismerteti az egyes minősítéseket és azok jellemző alkalmazását:

Hőmérséklet tartomány.A jelzőfénnyel ellátott nyomógombnak a megadott hőmérsékleti tartományon belül kell működnie. A szabványos eszközök jellemzően -25°C és +70°C között vannak besorolva. Extrém hideghez (-40°C) vagy meleghez (+85°C) speciális modellek szükségesek. Magas hőmérsékletű környezetben az érintkezők és a LED által termelt hő növelheti a környezeti hőmérsékletet, és hatással lehet a belső alkatrészekre. Üzemünkben hőleadó házas, jelzőfényes nyomógombot tervezünk, és magas hőmérsékletnek ellenálló anyagokat használunk a kiterjesztett működés érdekében.

Vegyi expozíció.Vegyi üzemekben, élelmiszer-feldolgozó létesítményekben és laboratóriumokban a jelzőfénnyel ellátott nyomógomb agresszív vegyszerek, oldószerek és tisztítószerek hatásának lehet kitéve. A ház anyagának ellenállónak kell lennie ezekkel a vegyi anyagokkal szemben. A polikarbonát és az ABS ellenáll a legtöbb általános vegyszernek, de erős oldószerek megtámadhatják őket. A fémházak (rozsdamentes acél) kiváló vegyszerállóságot biztosítanak. Jelzőfénnyel ellátott nyomógombos modelljeink számos anyagopcióval állnak rendelkezésre, hogy megfeleljenek az adott kémiai környezetnek, és kérésre részletes kémiai kompatibilitási adatokat is biztosítunk.

Rezgés és sokk.Nehéz gépekben, építőipari berendezésekben és szállítási alkalmazásokban a jelzőfénnyel ellátott nyomógomb folyamatos vibrációnak és időnkénti ütésnek van kitéve. A belső érintkező mechanizmusnak és a LED-nek elég robusztusnak kell lennie ahhoz, hogy ezt téves működtetés vagy a csatlakozások meglazulása nélkül kibírja. Üzemünk a jelzőfénnyel ellátott nyomógombot az IEC 60068-2-6 (rezgés) és az IEC 60068-2-27 (rázkódás) szabványok szerint teszteli, biztosítva, hogy megfeleljenek a nagy igénybevételű alkalmazások követelményeinek.

UV-állóság.Kültéri alkalmazásoknál az UV-sugárzás ronthatja a műanyag házakat, törékennyé és elszíneződést okozva. Kültéri használatra tervezett jelzőfénnyel ellátott nyomógombos termékeink UV-stabilizált anyagokat tartalmaznak, amelyek még évekig tartó napozás után is megőrzik sértetlenségüket és megjelenésüket.

A megfelelő környezeti specifikációk kiválasztása az IP-besorolás, a hőmérsékleti tartomány és az anyagtulajdonságok összeegyeztetése a telepítés helyének adott körülményeivel. A túlzott specifikáció (például IP69K gomb használata tiszta helyiségben) szükségtelen költségekkel jár, míg az alulspecifikáció (pl. IP40 gomb használata mosási területen) idő előtti meghibásodást eredményez. Az alapos környezetvédelmi audit elengedhetetlen. Technikai csapatunk segíthet az Ön konkrét feltételeinek kiértékelésében és a legköltséghatékonyabb védelmi szint ajánlásában.

4. Milyen mechanikai és tartóssági tényezők számítanak?

Az elektromos és környezeti tényezőkön túl a mechanikai kialakítás és a tartósság aNyomógomb jelzőfénnyelkulcsfontosságúak hosszú távú teljesítménye szempontjából. A mechanikai tényezők határozzák meg a készülék élettartamát az ismételt működés fizikai igénybevétele alatt, és a kezelő számára nyújtott tapintható visszajelzést. A legfontosabb mechanikai paraméterek közé tartozik a mechanikai élettartam (műveletek száma), a működési erő, a működési löket, valamint a kezelőfejben és a házban használt anyagok.

Mechanikai élettartam (műveletek).A mechanikai élettartam az a ciklusok száma, amennyit a jelzőfénnyel ellátott nyomógomb végrehajthat a mechanikai meghibásodás előtt (ellentétben az elektromos meghibásodásról, amellyel korábban foglalkoztunk). Ez "műveletek" vagy "ciklusok" kifejezéssel van megadva. Egy tipikus jelzőfénnyel ellátott nyomógomb 100 000-10 millió mechanikai műveletre alkalmas. A mechanikai élettartamot nagymértékben meghatározza a rugószerkezet kialakítása, a kezelőfej anyaga, valamint a csapágyak vagy vezetők minősége. Azokban az alkalmazásokban, ahol a gombot gyakran használják (pl. start/stop gombok egy gyártósoron), elengedhetetlen a magas mechanikai élettartam (pl. 1-5 millió művelet). A ritkán használt, de szükség esetén működő vészleállító gombok esetében a mechanikus élettartam továbbra is fontos, de a hangsúly inkább a megbízhatóságon van, mint a puszta ciklusszámon.

Gyárunk tapasztalatai szerint a jelzőfénnyel ellátott nyomógombok mechanikai élettartamát jellemzően a gomb percenkénti 60-120 műveleti sebességével, szabályozott hőmérsékleten és páratartalom mellett történő működtetésével teszteljük. A teszt addig folytatódik, amíg a gomb nem éri el a meghatározott működési erőt vagy löketet, vagy amíg a kezelőfej meg nem lazul. Nyomógombos jelzőfénnyel termékcsaládunk 500 000 és 5 000 000 művelet közötti mechanikus élettartammal rendelkező termékeket tartalmaz, amelyek mind a könnyű, mind a nagy igénybevételt jelentő alkalmazásokat kielégítik.

Működési erő és tapintható visszajelzés.A működési erő a gomb működtetéséhez szükséges nyomás mértéke Newtonban (N). Ez közvetlenül befolyásolja a kezelő tapasztalatát és a könnyű használatot. Az alacsony működési erő (pl. 2-3 N) kényelmes a gyakori működtetéshez, és csökkenti a kezelő fáradtságát. Közepes erő (pl. 5-6 N) pozitív, szándékos érzést ad, és kevésbé hajlamos a véletlen működésre. Nagy erőt (pl. 8-10 N) használnak a biztonság szempontjából kritikus vagy vészhelyzeti gombokhoz, ahol a szükséges szándékos erőfeszítés a biztonsági mechanizmus részét képezi.

A tapintható visszajelzés vagy a „kattintás” érzése az az érzés, amelyet a kezelő akkor kap, amikor a gomb eléri a működési pontját. Ez a visszajelzés elengedhetetlen zajos környezetben, ahol a vizuális jelzések hiányozhatnak, vagy ha a kezelő védőkesztyűt visel. A markáns tapintható visszajelzés megerősíti, hogy a gombot teljesen lenyomta, csökkentve a "részleges működtetés" hibáinak valószínűségét. A jelzőfénnyel ellátott nyomógombunk számos tapintási reakciót kínál: lágy érintés a csendes működésért, éles kattintás a határozott visszajelzésért, és progresszív erő a változó műveleteket igénylő alkalmazásokhoz.

Működési stroke.A működési löket az a távolság, amelyet a gomb megtesz a nyugalmi helyzetétől a teljesen lenyomott helyzetéig, jellemzően milliméterben mérve. A rövid löket (1-2 mm) általános a NYÁK-ra szerelhető vagy alacsony profilú gomboknál, ami gyors működtetést biztosít. A közepes löket (3-4 mm) alapfelszereltség a legtöbb ipari jelzőfénnyel rendelkező nyomógombhoz, amely egyensúlyt biztosít a visszacsatolás és a hely között. A hosszú löket (5-6 mm) a biztonsági gombokhoz és a vészleállítókhoz használatos, ahol a nagy haladási távolság csökkenti a véletlen működtetés kockázatát és egyértelmű, szándékos mozgást biztosít.

Anyagok és felépítés.A jelzőfénnyel ellátott nyomógomb házában és kezelőfejében használt anyagok közvetlenül befolyásolják a tartósságát és a környezeti ellenállást. Az alábbi táblázat összehasonlítja a leggyakoribb anyagokat és azok jellemzőit:

A kezelőfej alakja is funkcionális szerepet játszik. A süllyeszthető gombok alkalmasak vandál- vagy véletlenszerű működtetésre. A megemelt gombok könnyen megtalálhatók és megnyomhatók, így ideálisak a gyakran használt funkciókhoz. A nagy felületű gombafejű gombok kizárólag vészleállítási funkciókra szolgálnak, gyors, megragadható funkciót biztosítva vészhelyzetben.

A jelzőfénnyel ellátott nyomógomb mechanikai specifikációja gyakran kompromisszum. Kívánatos a magas mechanikai élettartam, az alacsony működési erő és a rövid löket, de ezek ütközhetnek a pozitív visszacsatolás és a nagy tartósság követelményeivel. Üzemünkben számos mechanikai konfigurációt kínálunk, amelyek megfelelnek a különféle alkalmazási igényeknek, a nagy ciklusszámú gyártósoros nyomógomboktól a nagy teherbírású, nagy erejű vészleállító aktuátorokig. Mérnöki csapatunk segíthet az optimális mechanikai jellemzők kiválasztásában az Ön speciális kezelőfelületi követelményeihez.

5. Hogyan válasszunk a különböző jelzőfény színek és módok között?

A jelzőfény aNyomógomb jelzőfénnyelnem dekoratív elem; ez egy funkcionális kommunikációs eszköz, amely kritikus állapotinformációkat juttat el a kezelőhöz. A világítás színét és módját a nemzetközi szabványoknak és az ipari konvencióknak megfelelően kell megválasztani az azonnali, intuitív megértés érdekében. A helyesen megválasztott jelzőfény megelőzheti a hibákat, felgyorsíthatja a műveleteket és javíthatja a biztonságot. A helytelenül kiválasztott szín vagy mód zavart okozhat, ami a berendezés állapotának téves diagnosztizálásához és akár balesetekhez is vezethet.

A színszabványok megértése.A vezérlőpaneleken használt színeket az IEC 60073 (Az ember-gép interfész, jelölés és azonosítás alap- és biztonsági elvei) és az ISO 7010 (Biztonsági színek és biztonsági táblák grafikus szimbólumai) szabványok szabványosítják. A szabványos meghatározások széles körben elfogadottak az egyes iparágakban:

• Piros (Stop/Veszély):Veszélyes állapotot, vészleállást vagy hibát jelez. Tűzjelző gombokhoz és vészleállító eszközökhöz is használják. A piros a legnagyobb sürgősséget adja, és általánosan "STOP"-ként értelmezik.
• Sárga (Figyelem/Figyelem):Rendellenes állapotot jelez, amely figyelmet igényel, de nem azonnal veszélyes. Jelezhet eltérést a folyamatban, karbantartási igényt vagy figyelmeztetést. A sárga világos vizuális figyelmeztetést ad a pirossal járó pánik nélkül.
• Zöld (normál/Go):Azt jelzi, hogy a berendezés fut, a folyamat normál állapotban van, vagy hogy biztonságosan folytatható. A zöld megnyugvást jelent, és a "GO" vagy a "RUN" univerzális jele.
• Kék (kötelező művelet):Azt jelzi, hogy a kezelőtől konkrét műveletre van szükség. Ritkábban fordul elő, de olyan alkalmazásokban használják, ahol kényszerű műveletre van szükség (pl. hiba utáni visszaállítás).
• Fehér (semleges/állapot):Általános információk továbbítására szolgál, anélkül, hogy biztonsági feltételt jelentene. Jelezheti, hogy a készülék be van kapcsolva, vagy hogy a készülék feszültség alatt van.

Az alábbi táblázat a színek, a jelentéstartalom és a példaalkalmazások részletes összefüggéseit mutatja be:

Jelzőfény módok kiválasztása.A színen túl a jelzőfény üzemmódja – legyen az állandó (folyamatos) vagy villogó (villog) – további információréteget ad hozzá.

• Folyamatos (folyamatos) fény:Statikus állapot jelzésére szolgál. Például a folyamatos zöld fény azt jelenti, hogy "a gép működik", az állandó piros fény azt jelenti, hogy "a gép leállt". Az állandó fény hasznos a nem gyorsan változó állapotjelzéshez.
• Villanófény:Figyelmet igénylő dinamikus állapot, állapotváltozás vagy riasztás jelzésére szolgál. A villogó sárga fény azt jelentheti, hogy "figyelmeztető állapot történt", míg a villogó piros fény súlyos hibát jelezhet, amely azonnali kezelői beavatkozást igényel. A villogó fények jobban felkeltik a figyelmet, mint az állandó fények, és hatékonyan riasztják a kezelőket zajos környezetben.

Az ajánlott villogási frekvencia jellemzően 1-3 Hz (ciklus/másodperc), mivel ez az emberi szem által legkönnyebben érzékelhető tartományon belül van. A 3 Hz-nél nagyobb villogó frekvenciák összetéveszthetők folyamatos fénnyel, míg az alacsonyabb frekvenciák kimaradhatnak.

LED előnyei.Manapság gyakorlatilag minden jelzőfénnyel ellátott nyomógomb LED-eket használ fényforrásként. A LED-eknek számos előnye van a hagyományos izzólámpákkal szemben:

• Hosszú élettartam:A LED-es fényforrások átlagos élettartama 50 000-100 000 óra, ami messze meghaladja az izzólámpákét (1000-2000 óra). Ezzel szükségtelenné válik az időszakos lámpacsere.
• Alacsony fogyasztás:A LED-ek 5-20 mA-t fogyasztanak, szemben az izzólámpák 100-500 mA-ével. Ez előnyös olyan alkalmazásokban, ahol az áramellátás korlátozott, vagy ahol sok indikátort használnak.
• Magas fényerő:A modern LED-ek 500 mcd vagy nagyobb intenzitást képesek produkálni, így még közvetlen napfényben is láthatóak.
• Élénk színek:A LED-ek tiszta, telített színeket hoznak létre, így könnyebben megkülönböztethetők egymástól.
• Masszívság:A LED-ek szilárdtest-eszközök, amelyek ellenállnak az ütésnek és a vibrációnak.
• Azonnali be/ki:A LED-ek azonnal elérik a teljes fényerőt, felmelegedési idő nélkül.

A jelzőfény színének és üzemmódjának kiválasztásakor mindig tartsa be a nemzetközi szabványokat, és vegye figyelembe a kezelő környezetét. Erős fényviszonyok mellett világosabb LED-re vagy villogó üzemmódra lehet szükség. Csendes környezetben előfordulhat, hogy a villogás gyakoriságát módosítani kell, hogy elkerülje a kihagyást. Üzemünkben a szín- és módopciók teljes skáláját kínáljuk, és útmutatást tudunk adni a legújabb szabványoknak való megfeleléshez. Két- és többszínű nyomógombot is kínálunk jelzőfénnyel olyan alkalmazásokhoz, ahol több állapotot kell jelezni egyetlen eszközzel, csökkentve a panel helyet és a költségeket.

6. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Hogyan határozhatom meg a helyes névleges áramerősséget egy jelzőfénnyel rendelkező nyomógombhoz a motorvezérlő áramkörben?

Válasz: A motorvezérlő áramkörök esetében a névleges áramerősségnek a motor teljes terhelési áramán (FLC) kell alapulnia. Ökölszabályként válasszon egy jelzőfénnyel ellátott nyomógombot, amelynek névleges árama legalább 1,5-2-szerese a motor FLC-jének, hogy alkalmazkodjon a nagy bekapcsolási áramhoz az indítás során. Például egy 10A-es FLC-vel rendelkező motorhoz legalább 15-20A névleges jelzőfénnyel rendelkező nyomógombra van szükség. Ezenkívül vegye figyelembe a motor típusát: a közvetlen indítás nagyobb indítást eredményez, mint a lágyindítású vagy a VFD-indítású alkalmazások. Mindig olvassa el a motor gyártójának adatlapját az adott bekapcsolási áramértékkel kapcsolatban.

2. kérdés: Mi a különbség az IP65 és az IP67 között, és melyikre van szükségem kültéri alkalmazáshoz?

Válasz: Az elsődleges különbség a víz behatolása elleni védelemben rejlik. Az IP65 védelmet nyújt bármilyen irányból érkező alacsony nyomású vízsugarak ellen – szimulálva az esőt, a lemosást és a fröccsenést. Az IP67 még tovább megy azáltal, hogy védelmet nyújt a legfeljebb 1 méteres vízbe 30 percig tartó átmeneti bemerítés ellen. Az esőnek és alkalmankénti mosásnak kitett szabványos kültéri alkalmazásokhoz az IP65 általában elegendő. Az elárasztásnak, nagynyomású mosásnak vagy páralecsapódásnak kitett helyeken azonban az IP67 extra védelmet kínál. A nagynyomású, magas hőmérsékletű mosást igénylő élelmiszer-, ital- vagy gyógyszerészeti alkalmazásoknál vegye figyelembe az IP69K-t.

3. kérdés: Miért van fenntartva a piros jelzőlámpa a leállítási és vészhelyzeti funkciók számára?

Válasz: Ez nemzetközileg szabványosított az IEC 60073 és az ISO 7010 szerint. A piros a legtöbb kultúrában a veszélyt, a megállást és a vészhelyzetet jelenti. Ha a piros színt kizárólag ezekre a kritikus funkciókra tartja fenn, a kezelő azonnal felismeri a vészhelyzetet, és reagál rájuk anélkül, hogy címkéket kellene olvasnia vagy szimbólumokat kellene értelmeznie. A piros szín használata nem vészhelyzeti funkciókhoz érzékenyítheti a kezelőt és veszélyeztetheti a biztonságot. Ez a színkódolás a vezérlőpanel tervezésének alapelve, amely biztosítja a kezelő biztonságát és csökkenti a reakcióidőt kritikus helyzetekben.

4. kérdés: Pillanatnyi vagy karbantartott nyomógombot válasszak jelzőfénnyel?

Válasz: Egy pillanatnyi (rugós-visszatérés) visszajelző lámpával ellátott nyomógombot akkor használunk, ha a művelet ideiglenes, mint például a motor indítása (nyomja le és engedje el, majd a motor elindul, miután az indító bereteszeli), vagy egy gép kocogásához. Karbantartott (reteszelő) gomb akkor használatos, ha a műveletnek meg kell tartania az állapotot anélkül, hogy a kezelő folyamatos nyomást gyakorolna, például egy be-/kikapcsolót. A kiválasztás a vezérlési logikától függ: a PLC-hez érkező indítási/leállítási jelek pillanatnyi használata, az áramkörök közvetlen kapcsolásához pedig fenntartva.

5. kérdés: Általában mennyi ideig tart a LED jelzőlámpa a jelzőfénnyel ellátott nyomógombban?

Válasz: A jelzőfénnyel ellátott nyomógombban használt LED várható élettartama normál körülmények között 50 000-100 000 óra folyamatos működés mellett. Ez több mint 5-11 év folyamatos használatot jelent (24/7). A tényleges élettartam az üzemi hőmérséklettől és a LED meghajtó áramától függ. A LED túlhajtása (az előírtnál nagyobb áramerősséggel történő használata) jelentősen csökkentheti élettartamát. Nyomógombos jelzőfénnyel ellátott termékeinket megfelelő áramkorlátozással és hőkezeléssel tervezték, hogy biztosítsák a LED teljes névleges élettartamát.

7. A Yueqing Gongtong Electric Co., Ltd.-ről.

Yueqing Gongtong Electric Co., Ltd.egy professzionális gyártó és exportőr, amely alacsony feszültségű elektromos termékekre szakosodott, gazdag gyártási tapasztalattal és erős átfogó erővel. A kutatás-fejlesztést, a tervezést, a gyártást és az exportot integrálva megbízható elektromos megoldások széles skáláját kínáljuk, beleértve a váltakozó áramú mágneskapcsolókat, a túlterhelési reléket, az öntött házas megszakítókat és a jelzőfényes nyomógombot. Szigorú minőség-ellenőrzéssel és fejlett gyártási képességekkel elkötelezettek vagyunk a kiváló minőségű elektromos termékek és az átgondolt értékesítés utáni szolgáltatások szállítása mellett, hogy megfeleljünk a globális ügyfelek változatos igényeinek. Cégünk több mint 14 éves múlttal az elektromos iparban, kiforrott és teljes gyártási és üzemeltetési rendszert alakított ki. A Yueqing állambeli Liushiban található, kényelmes szállítást és kiváló földrajzi előnyöket élvezünk, amelyek erőteljesen támogatják termékeink előállítását és globális logisztikáját. Cégünk több mint 1600 négyzetméteren terül el, beleértve a professzionális pormentes műhelyt is, és 30 professzionális alkalmazottat foglalkoztat a termékminőség stabilitása és megbízhatósága.

8. Következtetés

A jobb kiválasztásaNyomógomb jelzőfénnyelegy többdimenziós mérnöki döntés, amely megköveteli az elektromos, környezeti, mechanikai és vizuális jelzési tényezők gondos értékelését. A névleges feszültségtől és áramerősségtől az IP védettségig, az üzemi erőig és a jelzőfény színéig minden specifikáció kritikus szerepet játszik a megbízható teljesítmény, a kezelő biztonsága és a hosszú élettartam biztosításában. A szisztematikus kiválasztási folyamat – az alkalmazás követelményeinek és a gomb képességeinek összehangolása – a kulcsa a költséges hibák elkerülésének és a zökkenőmentes ember-gép interakció biztosításának.

A GOTOELE-nél megértjük ennek a döntésnek a bonyolultságát. Nyomógombos jelzőfénnyel ellátott termékeinket úgy terveztük, hogy megfeleljenek a legmagasabb minőségi és megbízhatósági követelményeknek, amelyet több mint 14 éves gyártási tapasztalat támaszt alá. Akár egy egyszerű vezérlőgombra van szüksége egy szabványos panelhez, akár egy speciális eszközre a zord környezethez, csapatunk biztosítja az Ön igényeinek megfelelő műszaki szakértelmet és termékválasztékot. Lépjen kapcsolatba velünk még ma, hogy megvitassuk alkalmazási követelményeit, és megtudja, hogyan javíthatja a jelzőfénnyel ellátott nyomógombbal vezérlőrendszerei biztonságát, hatékonyságát és megbízhatóságát. Lépjen kapcsolatba a Yueqing Gongtong Electric Co., Ltd.-vel még mahogy többet megtudjon a Nyomógombos jelzőfényes termékeink átfogó kínálatáról és kérjen ingyenes konzultációt.
