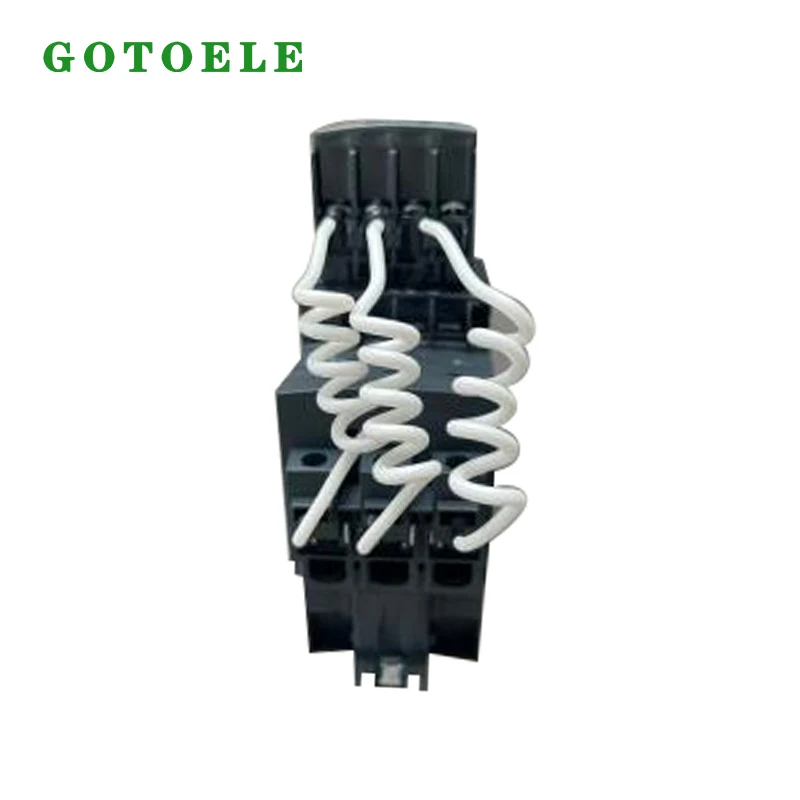

Mik a kommunikációs kontaktorok alapelvei és funkciói?

AnAC kontaktoregy automatikus kapcsolókészülék, amely elektromágneses erőt használ a kapcsolók nyitásának és zárásának vezérlésére. Alapvető funkciója a nagy teljesítményű főáramkörök gyakori nyitása és zárása, miközben alacsony feszültség elleni védelmet is biztosít. A konkrét alapelvek és funkciók a következők:

1. Működési elv

A kommunikációs kontaktorok alapvetően három részre oszthatók: elektromágneses rendszer (tekercs, statikus vasmag, dinamikus vasmag), érintkezőrendszer (főérintkező, segédérintkező) és ívoltó rendszer. Elektromágneses erőre és rugórugalmasságra támaszkodnak a be- és kikapcsoláshoz, és két működési állapotuk van:

Bekapcsolt működési állapot: Amikor a vontatótekercs feszültség alatt van, a statikus vasmag elektromágneses vonzást generál, amely vonzza a mozgó vasmagot (armatúrát). Az armatúrával összekapcsolt hajtórúd hajtja meg az érintkezőt – az eredetileg leválasztott, alaphelyzetben nyitott érintkező zár, és az eredetileg zárt, alaphelyzetben zárt érintkező kinyílik, ezzel befejezve az áramköri csatlakozást.

Áramkimaradás kioldó állapota: A tekercs kikapcsolásakor az elektromágneses vonzás megszűnik, és a mozgó vasmag visszaáll a reakciórugó rugalmas erejére, és minden érintkező visszaáll a kezdeti állapotába - normál esetben nyitott érintkezők nyílnak, normál zárt érintkezők záródnak, és az áramkör megszakad.

A váltakozó áramú mágneses tér által okozott vibráció és zaj csökkentése érdekében a statikus vasmag végfelületére réz rövidzárlati gyűrűt kell beágyazni, hogy mindig vonzó hatás legyen a vasmag és az armatúra között, ami jelentősen csökkenti a működési zajt. A 10 A-t meghaladó kapacitású kontaktorokat ívoltó berendezéssel látják el, hogy gyorsan eloltsák az áramkör leválasztásakor keletkező ívet, elkerülve az érintkezési égést.

2. Alapszerep

AC kontaktorokalkalmasak nagyfeszültségű áramkörök gyakori működtetésére és távvezérlésére, és fő funkcióik:

Be/ki főáramkör: Biztonságosan és nagyfrekvenciásan csatlakoztathatja és leválaszthatja a nagyáramú váltakozó áramú főáramköröket (5A-800A névleges áram tartományban), maximális üzemi frekvenciája óránként akár 1200-szor is lehet, sokkal nagyobb, mint a hagyományos kézi kapcsolóké.

Távirányító: A nagyáramú főáramkört egy kis áramú vezérlőáramkörön keresztül vezetve a kezelőknek nem kell szorosan érintkezniük a nagyfeszültségű áramkörökkel, ami jelentősen javítja az üzembiztonságot.

Feszültségveszteség/feszültségcsökkenés elleni védelem: Ha a tápfeszültség túl alacsony vagy az áramellátás megszakad, a mágneskapcsoló automatikusan leválasztja a fő áramkört. Az áramellátás helyreállítása után magától nem indul el, így elkerülhető a rendellenes feszültség miatti berendezés károsodása és a balesetek bekövetkezése.

Komplex vezérlési logika megvalósítása: A segédérintkezőkkel együtt kombinálható relékkel és más alkatrészekkel, hogy olyan összetett áramköri funkciókat érjen el, mint az önzárás, reteszelés, reteszelés és időzítés. Az ipari automatizálási vezérlőrendszerek központi eleme.

3. Tipikus alkalmazási forgatókönyvek

A váltakozó áramú mágneskapcsolók fő vezérlési tárgyai a különböző típusú villanymotorok, és más elektromos terhelések vezérlésére is használhatók, beleértve az elektromos fűtőberendezéseket, világítóberendezéseket, hegesztőgépeket, kondenzátortelepeket, elosztórendszereket stb. Széles körben használják a nehéziparban, az ipari automatizálásban és más területeken.
