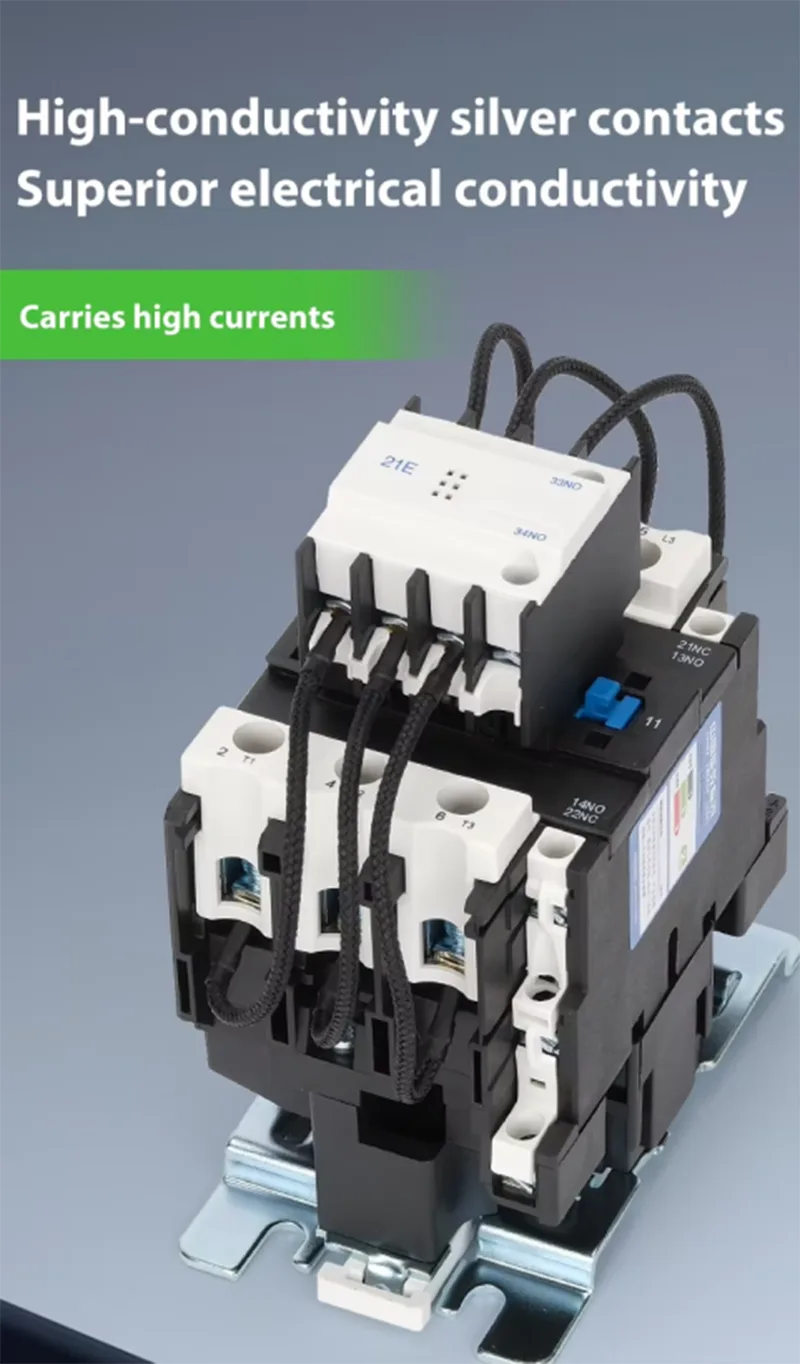

CJ19-65A 21E kondenzátor kapcsoló kontaktor

A GOTOELE CJ19-65A 21E kondenzátorkapcsoló kontaktor kisfeszültségű teljesítménykondenzátorok gyakori kapcsolási műveleteihez lett kifejlesztve. A hagyományos elektromágneses kontaktorokhoz képest ez a termék speciális szerkezettel rendelkezik, előre csatlakoztatott csillapító ellenállásokkal, amelyek elnyomják a nagy tranziens áramot a kondenzátor bekapcsolása során.

Amikor a kondenzátortelepeket az áramrendszerbe kapcsolják, nagy bekapcsolási áram léphet fel a kondenzátor és a hálózat közötti feszültségkülönbség miatt. Megfelelő szabályozás nélkül ez az ütközőáram felgyorsíthatja az érintkezők erózióját, lerövidítheti a kondenzátor élettartamát és csökkentheti a kompenzációs szekrény megbízhatóságát.

A CJ19-65A/21E megoldja ezt a problémát azáltal, hogy áramkorlátozó technológiával vezérli a kondenzátor kapcsolási folyamatát, simább csatlakozást és hosszabb élettartamot biztosítva mind a kontaktor, mind a kondenzátor alkatrészeinek.

Főleg automatikus teljesítménytényező-korrekciós (APFC) rendszerekben, kondenzátorkompenzációs szekrényekben, elosztópanelekben és ipari energiagazdálkodási berendezésekben használják.

Miért válassza a kondenzátorkapcsolós kontaktort a szabványos AC kontaktor helyett?

A szabványos váltakozóáramú mágneskapcsolók főként motorterhelésekre és ellenállásos terhelésekre készültek, míg a kondenzátorok kapcsolása különös figyelmet igényel, mivel a kondenzátortelepek nagy tranziens áramot generálnak a zárási művelet során.

A CJ19-65A/21E számos előnnyel rendelkezik a hagyományos kontaktorokhoz képest:

A beépített áramkorlátozó szerkezet csökkenti a kapcsolási hatást, minimalizálva a kondenzátor töltőáram okozta érintkezési hegesztési kockázatokat.

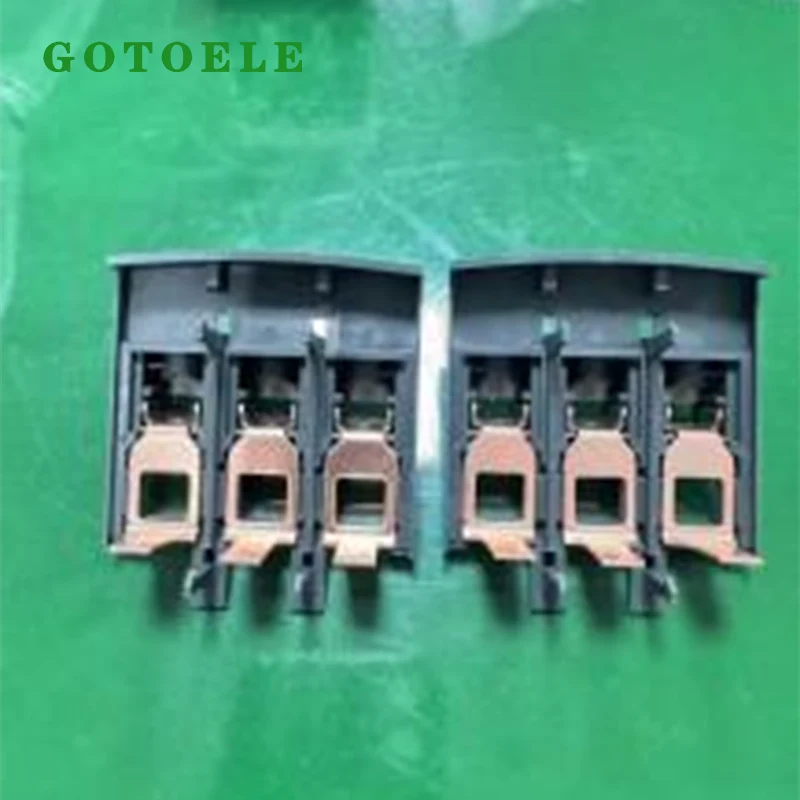

Az optimalizált érintkező kialakítás javítja a kapcsolási megbízhatóságot gyakori kompenzációs ciklusok mellett.

A termék jobban illeszkedik az automatikus meddőteljesítmény-szabályozókhoz, lehetővé téve a kondenzátortelepek be- és kikapcsolását a valós idejű teljesítménytényező-követelményeknek megfelelően.

A nagyszámú motorral, kompresszorral, szivattyúval és egyéb induktív terheléssel rendelkező gyárak számára ez a dedikált kondenzátorkapcsolási megoldás segít fenntartani a stabil energiaminőséget és javítani az elektromos rendszer hatékonyságát.

Tipikus alkalmazási területek

Ipari áramelosztó rendszerek

A CJ19-65A/21E-t széles körben telepítik a gyártóüzemek kisfeszültségű meddőteljesítmény-kompenzáló szekrényeibe.

Tipikus alkalmazások a következők:

1. Autóipari alkatrészgyárak több gyártómotorral.
2. Folyamatos mechanikai terhelésű műanyag fröccsöntő üzemek.
3. Fémfeldolgozó műhelyek hegesztőgépekkel és megmunkáló berendezésekkel.
4. Nagyszámú indukciós motort üzemeltető textil- és csomagológyárak.

Ezekben a környezetekben a kondenzátor mágneskapcsolója kondenzátor bankokkal és teljesítménytényező-szabályozókkal együttműködve automatikusan kompenzálja az induktív terhelések által generált meddőteljesítményt.

Kereskedelmi és infrastrukturális elektromos rendszerek

A termék alkalmas továbbá:

1. Bevásárlóközpont elosztó helyiségei.
2. Irodaházak elektromos rendszerei.
3. Adatközponti segédenergia-rendszerek.
4. Szivattyútelepek és vízkezelő létesítmények.

A teljesítménytényező javításával a felhasználók csökkenthetik a kábeleken és transzformátorokon átfolyó szükségtelen meddőáramot.

Valódi alkalmazási tapasztalat

A thaiföldi autóalkatrész-gyár meddőteljesítmény-kompenzációs projektje

A projekt ideje: 2025

Vevőtípus: Autóalkatrész-gyártó

Beépített mennyiség: 36 db CJ19-65A 21E kondenzátor kapcsoló kontaktorok

Alkalmazási környezet:

Háromfázisú 380V-os kisfeszültségű elosztórendszer

800kVA elosztó transzformátor

Gyári üzemidő: 20 óra/nap

Főbb terhelések: CNC gépek, kompresszorok, hűtőrendszerek és gyártómotorok

A telepítés előtt a gyár instabil teljesítménytényezőt tapasztalt a nagy induktív terhelések miatt. A meglévő kompenzációs szekrény gyakori kondenzátorváltást igényelt, és érintkezési kopási problémákkal küzdött.

A hagyományos kapcsolóelemek GOTOELE CJ19-65A/21E kondenzátor mágneskapcsolókra cseréje után a kompenzációs rendszer stabilabb kondenzátorkapcsolási működést ért el. A teljesítménytényező körülbelül 0,72-ről 0,95-re nőtt, miközben a kompenzációs szekrény karbantartási gyakorisága jelentősen csökkent.

A projekt bemutatta a GOTOELE kondenzátorkapcsoló megoldások megbízhatóságát a folyamatos ipari energiagazdálkodási alkalmazásokban.

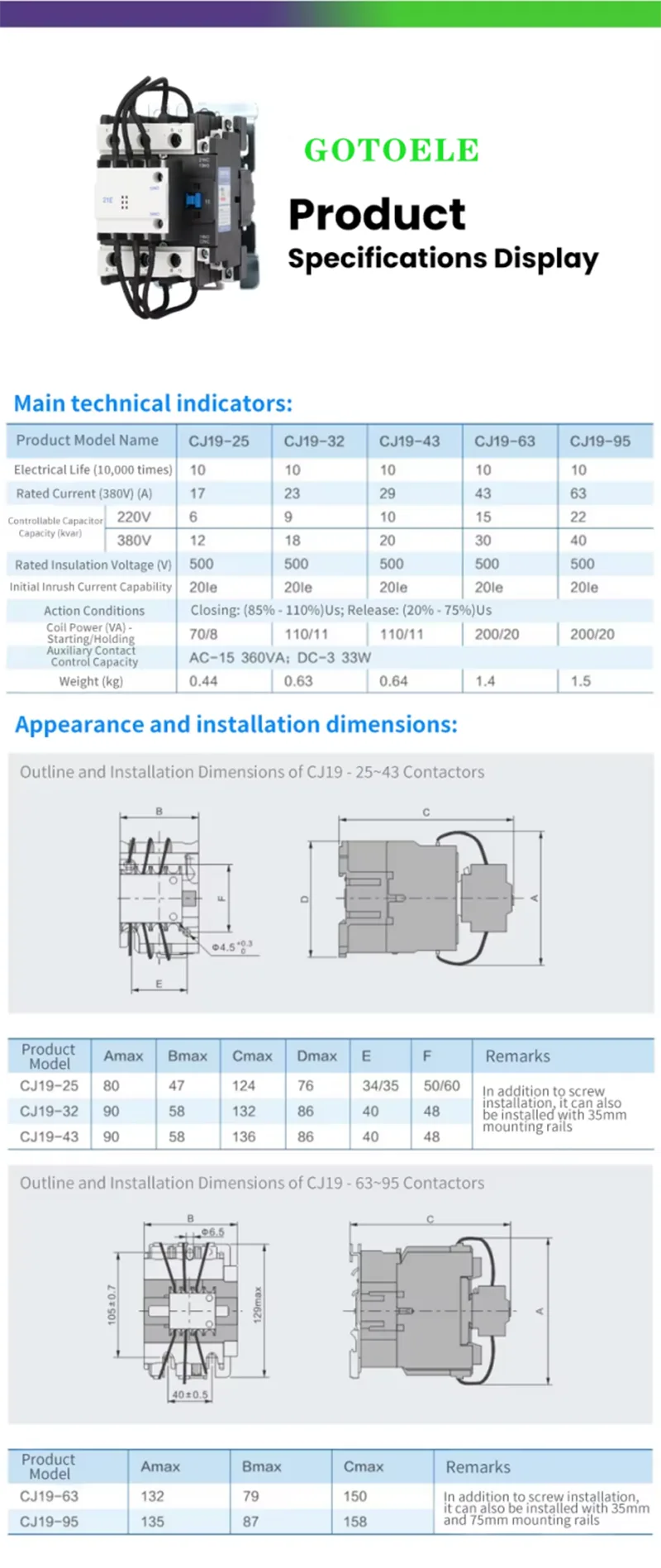

Alapparaméterek

A termék előnyei

1. Kifejezetten kondenzátorváltásra tervezve

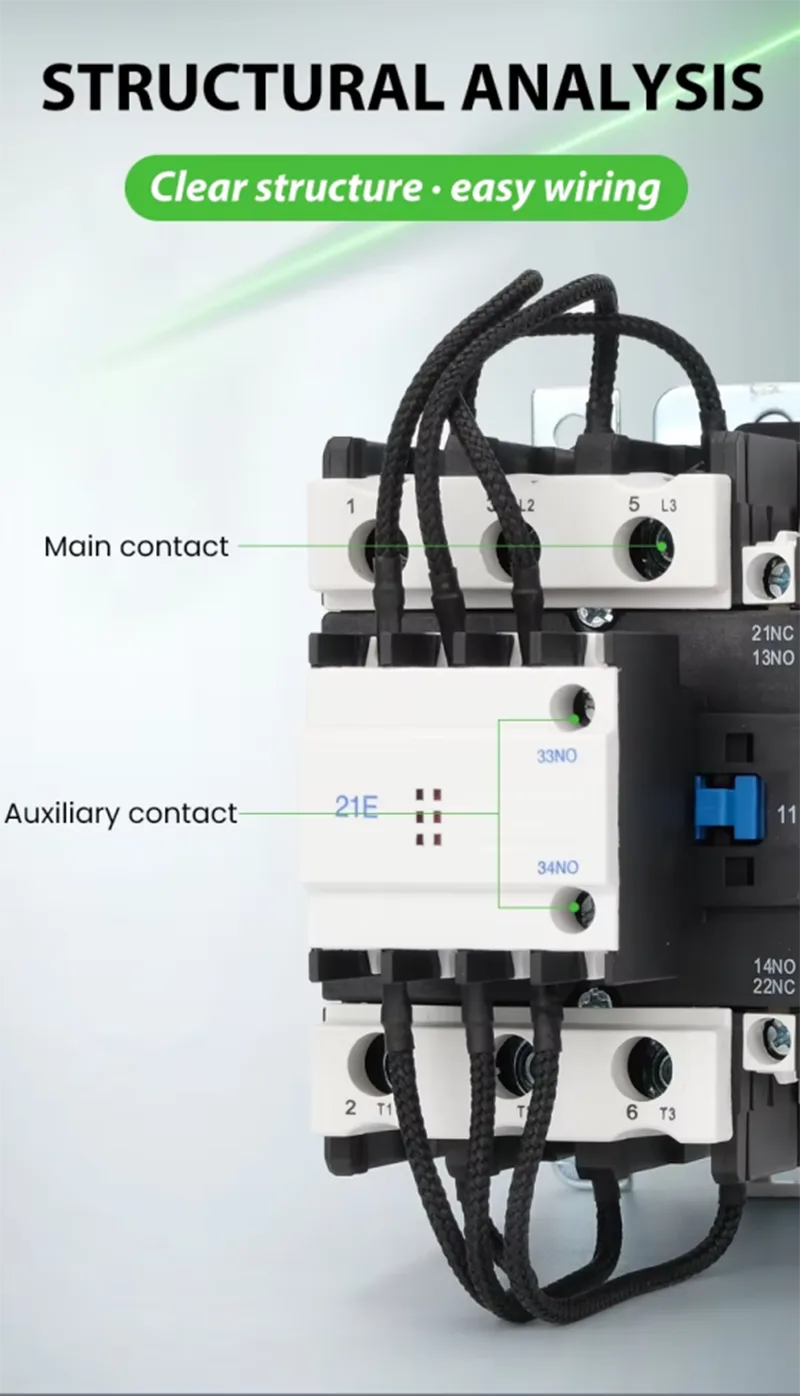

A hagyományos AC kontaktorokkal ellentétben a CJ19-65A/21E kondenzátortelep kapcsolási alkalmazásokhoz van optimalizálva. Az integrált csillapítási ellenállás szerkezet csökkenti a nagyfrekvenciás ütközési áramot a kondenzátor csatlakoztatása során, javítva a rendszer stabilitását.

2. Védi a kondenzátorokat és meghosszabbítja a kompenzációs rendszer élettartamát

A kondenzátorok gyakori kapcsolása érintkezők égését és a kondenzátor elöregedését okozhatja. Ez a termék csökkenti a kapcsolási feszültséget, és segít meghosszabbítani a kompenzációs szekrény alkatrészeinek élettartamát.

3. Stabil teljesítmény gyakori kapcsolási körülmények között

Az automatikus teljesítménytényező-korrekciós rendszerek a terhelés változásainak megfelelően ismételt kapcsolási műveleteket igényelnek. A CJ19-65A/21E megbízható működést biztosít a gyakori kapcsolási ciklusokat igénylő ipari kompenzációs rendszerek számára.

4. Könnyű integrálhatóság a meglévő kompenzációs szekrényekbe

A kompakt szerkezet lehetővé teszi a kényelmes beépítést szabványos kisfeszültségű szekrényekbe. Kondenzátorvezérlőkkel, hővédelmi eszközökkel és kompenzációs modulokkal bonyolult átalakítások nélkül integrálható.

Gyártás és minőségellenőrzés

A GOTOELE CJ19-65A 21E kondenzátorkapcsoló kontaktorokat gyárt Zhejiangban, Kínában, professzionális gyártási folyamatokkal, beleértve az alkatrészek összeszerelését, az elektromos teljesítmény tesztelését és a késztermékek ellenőrzését.

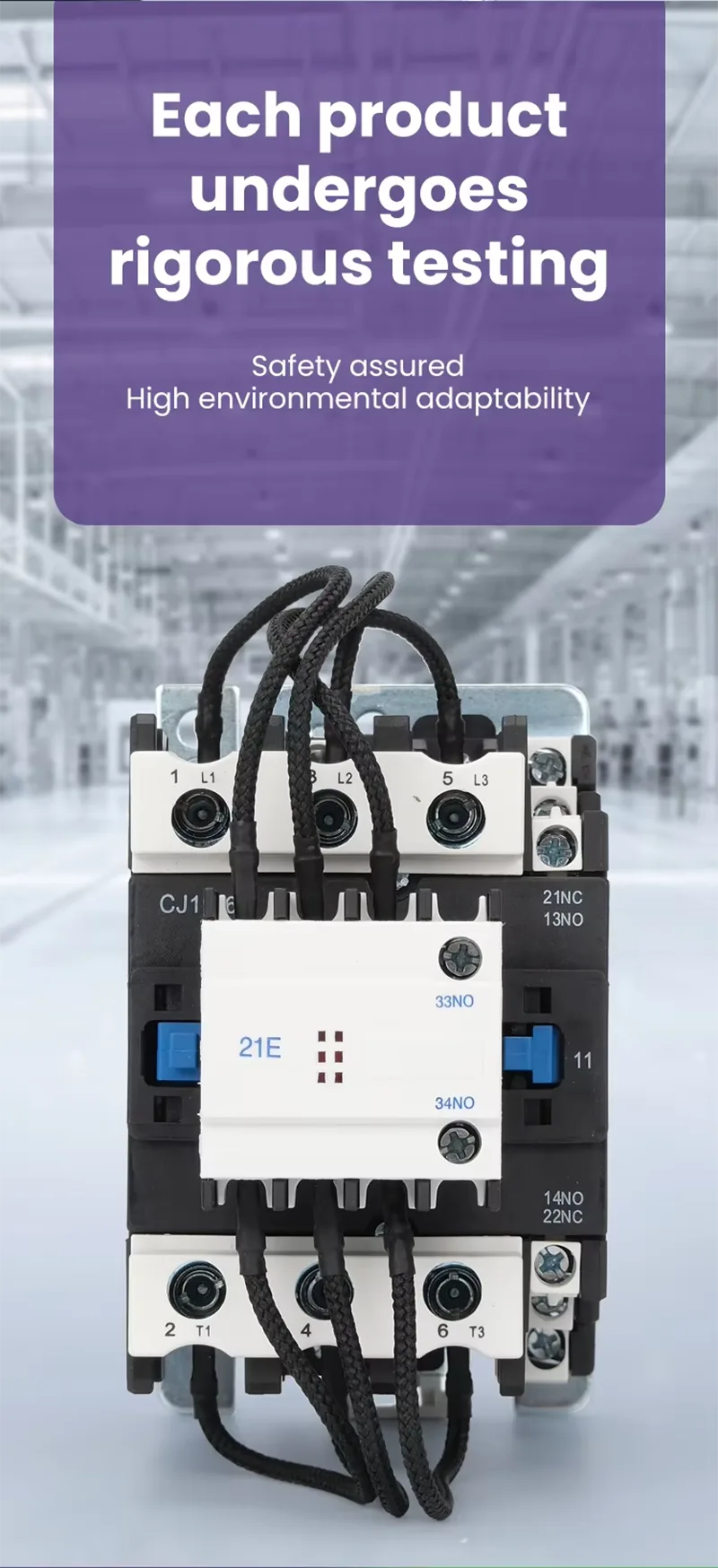

Minden termék szigorú ellenőrzésen esik át szállítás előtt, beleértve:

1. Érintkezési ellenállás vizsgálata.

2. Tekercsfeszültség ellenőrzése.

3. Kapcsolási teljesítmény tesztelése.

4. Mechanikai működés ellenőrzése.

A szabványosított gyártási eljárások és az ISO9001 minőségirányítás révén a GOTOELE egyenletes teljesítményt biztosít a globális ipari ügyfelek számára.

Csomagolás és Szállítás

A CJ19-65A 21E kondenzátorkapcsoló kontaktorok export-szabványos kartondobozokkal vannak csomagolva, amelyeket nemzetközi szállításra terveztek.

A standard szállítási idő tömeges rendelés esetén körülbelül 10-15 nap.

A GOTOELE emellett OEM testreszabási szolgáltatásokat is nyújt, beleértve:

1. Egyedi logó nyomtatás.
2. Termékcímke testreszabása.
3. Csomagolás kialakítása.
4. Műszaki paraméterek beállítása az ügyfél igényei szerint.

GYIK

Q1: Mi a különbség a CJ19 kondenzátor kontaktor és a normál AC kontaktor között?

A CJ19 kondenzátorkapcsoló kontaktor kifejezetten kondenzátortelepekhez készült, és áramkorlátozó technológiát tartalmaz a kapcsolási bekapcsolási áram csökkentésére. A normál váltakozó áramú mágneskapcsolók főként motorokhoz és általános terhelésekhez készültek.

2. kérdés: Hol használják általában a CJ19-65A/21E-t?

Főleg kisfeszültségű meddőteljesítmény-kompenzációs szekrényekben, APFC-rendszerekben, ipari elosztópanelekben és kondenzátortelep-vezérlő berendezésekben használják.

Q3: A GOTOELE biztosíthatja az OEM testreszabását?

Igen. A GOTOELE támogatja az OEM szolgáltatásokat, beleértve a márkaépítést, a csomagolás testreszabását és a műszaki paraméterek beállítását az ügyfelek igényei szerint.

A GOTOELE megbízható kondenzátorkapcsolási megoldásokat kínál globális ipari áramellátó rendszerek számára a professzionális gyártási képesség, a szigorú minőség-ellenőrzés és a gyakorlati alkalmazási tapasztalat révén. A CJ19-65A/21E segítségével az ügyfelek biztonságosabb kondenzátorkapcsolást, jobb teljesítménytényezőt és hatékonyabb elektromos energiagazdálkodást érhetnek el.
