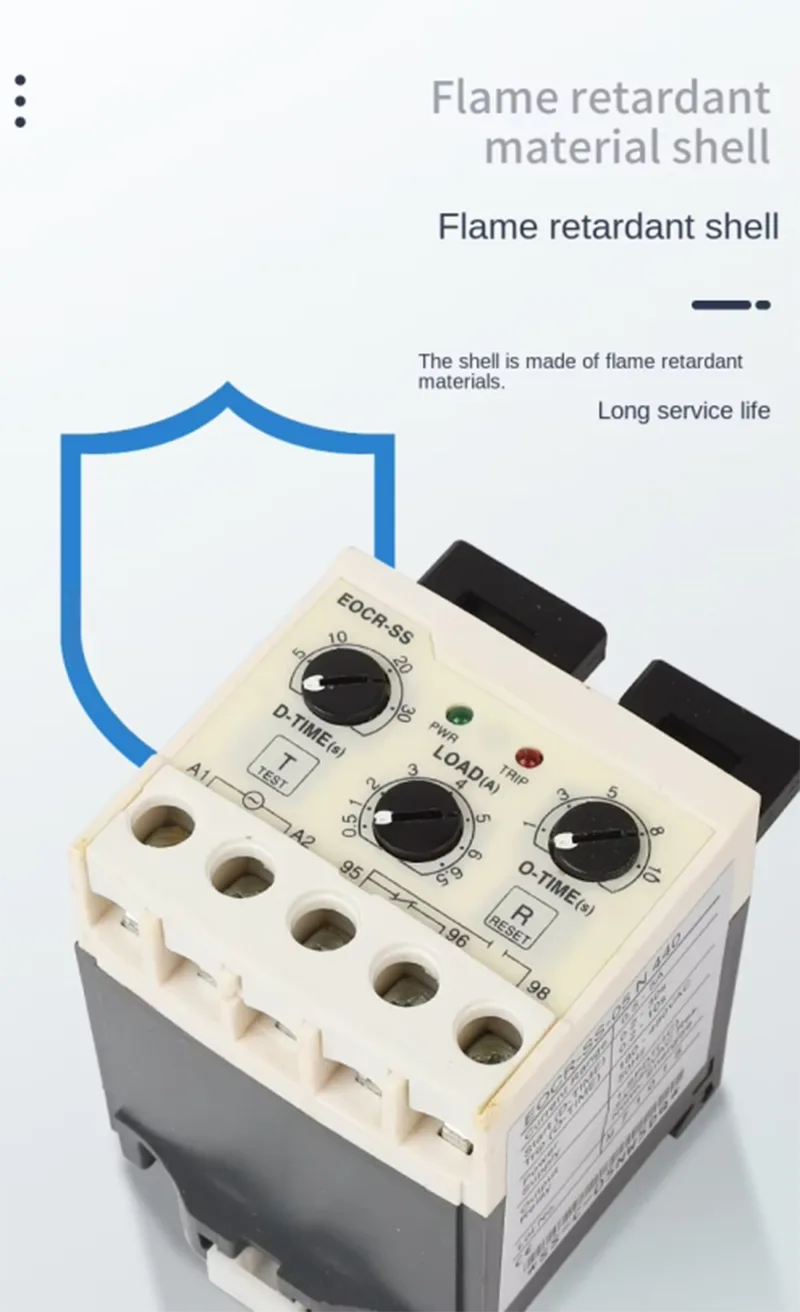

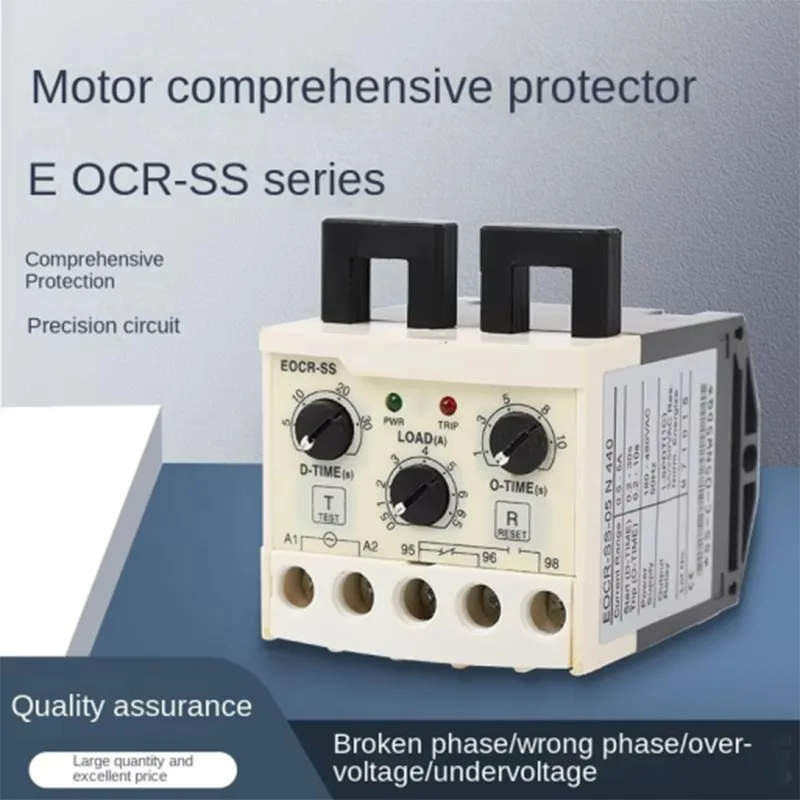

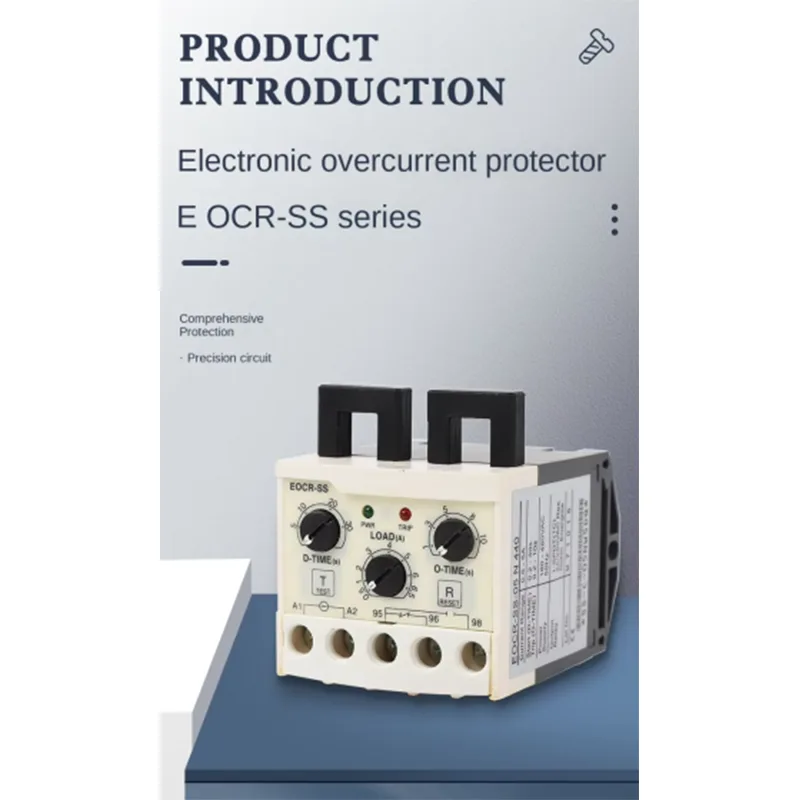

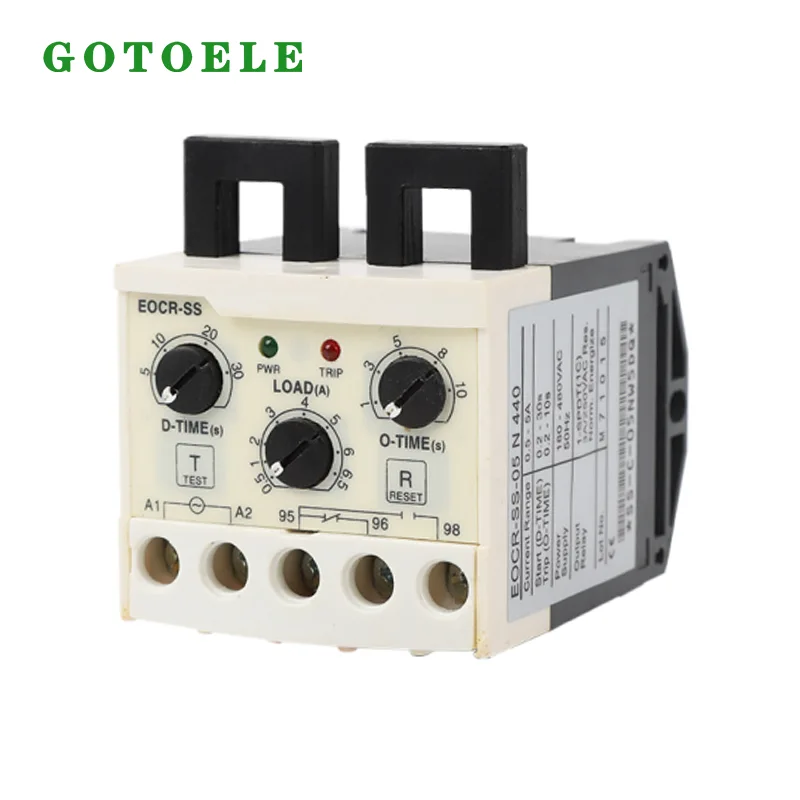

EOCR-SS elektronikus motorvédő relé

A GOTOELE, egy professzionális alacsony feszültségű elektromos gyártó cég által kifejlesztett és gyártott Zhejiangban, Kínában, több mint 14 éves ipari tapasztalattal, ez az elektronikus motorvédő egy kompakt DIN sínre szerelt egységbe integrálja a túlterhelés elleni védelmet, a motor leállás elleni védelmet, a fáziskiesés elleni védelmet és a háromfázisú áramkiegyensúlyozatlanság elleni védelmet. Széles körben használják szivattyúkban, ventilátorokban, kompresszorokban, szállítószalagokban és OEM vezérlőszekrényekben, ahol megbízható motorvédelem és csökkentett karbantartási állásidő szükséges.

Működési elv Az EOCR-SS elektronikus motorvédő relé célja, hogy megvédje a kis és közepes háromfázisú váltakozó áramú motorokat a rendellenes áramviszonyoktól, amelyek a tekercs túlmelegedését, a szigetelés elöregedését és a berendezés váratlan leállását okozhatják.

A hagyományos bimetál termikus túlterhelésrelékkel ellentétben, amelyek lassan reagálnak és a környezeti hőmérséklet befolyásolja őket, az EOCR-SS folyamatosan figyeli a motor üzemi áramát egy osztott szorítóáram-transzformátoron keresztül. Ha abnormális körülmények, például túlterhelés, fázishiba vagy áramkiegyensúlyozatlanság lépnek fel, a relé gyorsan leválasztja a kontaktor vezérlő áramkörét, hogy leállítsa a motort és megakadályozza a további károsodást.

Az osztott CT szerkezet lehetővé teszi a telepítést a meglévő tápkábelek eltávolítása nélkül. Ez különösen alkalmassá teszi berendezések korszerűsítésére, régi kapcsolószekrények felújítására és OEM gépekhez, ahol fontos a telepítési idő csökkentése.

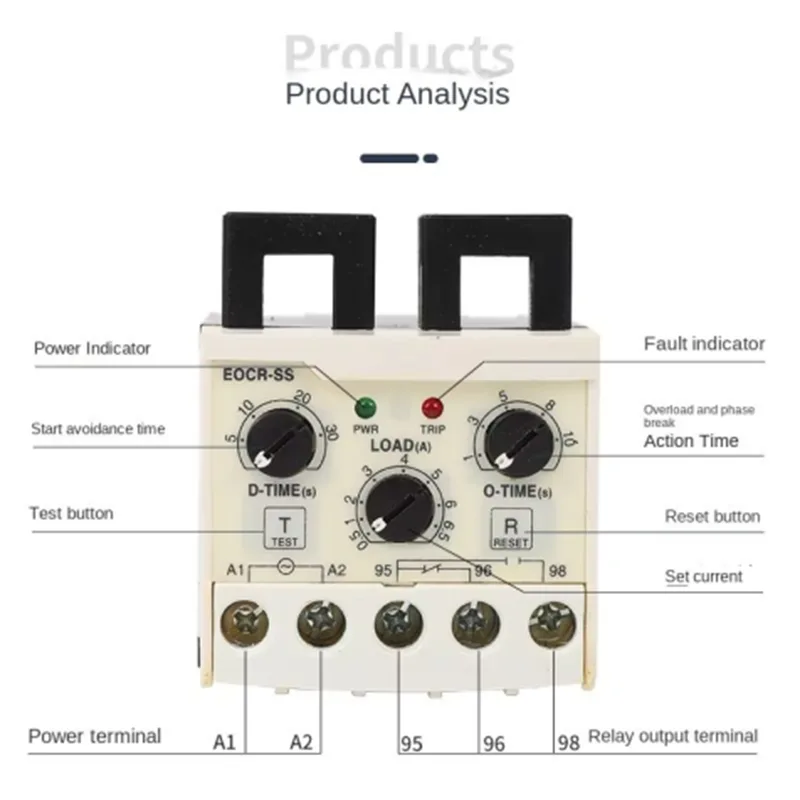

● Kompakt kialakítás

● Többféle védelmi funkció

● Széles árambeállítási tartomány (10:1)

● Ampermérő funkció

● Kioldásjelző LED

● Nagy pontosság

● Kézi azonnali visszaállítás

● Elektromos távirányító visszaállítása

● Teszt funkció

● Érzéketlen a környezetre

● Alacsony energiafogyasztás

● Hibabiztos működés (nincs feszültségkioldás)

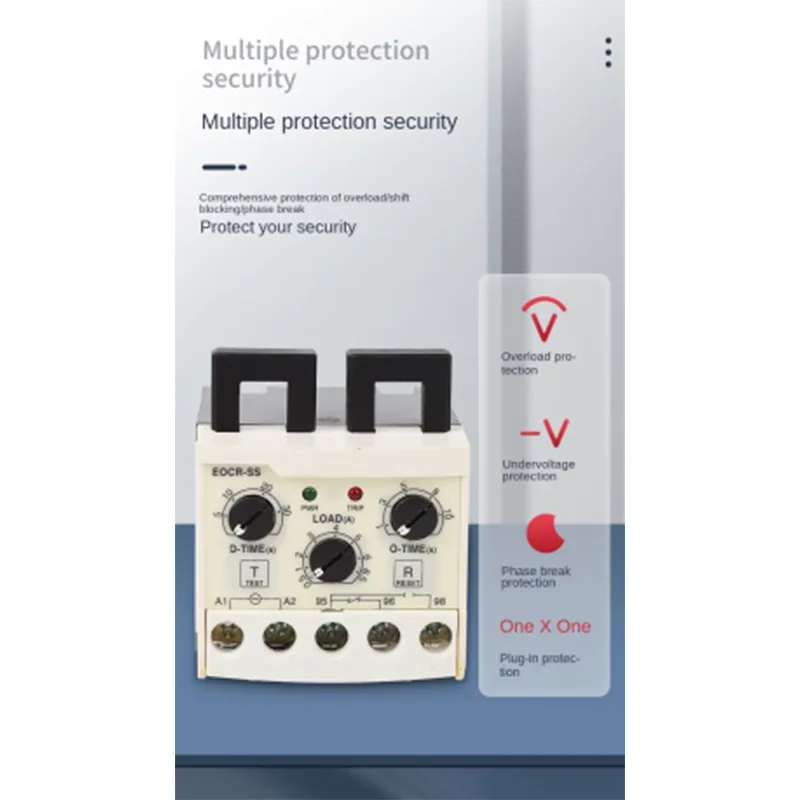

Intelligens védelmi funkciók a motorbiztonság érdekében

1. Pontos túlterhelés és leállás elleni védelem

A motor működése közben a túlzott mechanikai terhelés, a csapágyak eltömődése vagy a berendezés elakadása a normál működési tartományon túli áramemelkedést okozhat. Az EOCR-SS folyamatosan érzékeli a motoráram változásait, és az előre beállított késleltetési idő után aktiválja a védelmet.

Az állítható LOAD beállítás lehetővé teszi a felhasználók számára a különböző névleges motoráramok pontos egyeztetését, míg az O-TIME késleltetés funkció megakadályozza a rövid idejű áramingadozás miatti szükségtelen leállást.

Ezt a védelmi funkciót széles körben alkalmazzák szállítószalag-rendszerekben, vízszivattyúkban, szellőztető berendezésekben és kisméretű ipari gépekben, ahol a motor váratlan túlterhelése a termelés megszakadásához vezethet.

2. Fáziskimaradás elleni védelem háromfázisú motorokhoz

A fáziskiesés mellett működő háromfázisú motorok túlzott áramerősséget tapasztalhatnak a fennmaradó fázisokban, ami gyors tekercs túlmelegedéshez és maradandó motorkárosodáshoz vezethet.

Az EOCR-SS észleli a fázishiba, a lecsatlakoztatott kábelek vagy a kontaktorérintkezési problémák által okozott rendellenes árameloszlást, és azonnal megszakítja a motorvezérlő áramkört.

Ez a funkció különösen értékes az instabil elektromos hálózatokkal, mezőgazdasági létesítményekkel és kültéri berendezésekkel rendelkező területeken, ahol nagyobb a fáziskiesés kockázata.

3. Háromfázisú áramkiegyensúlyozatlanság figyelése

A három fázis közötti egyenetlen árameloszlás oka általában a tekercselési problémák, a feszültség kiegyensúlyozatlansága vagy az egyenetlen mechanikai terhelés.

Az EOCR-SS figyeli a fázisok közötti áramkülönbségeket, és korai védelmet nyújt, mielőtt a kisebb kiegyensúlyozatlanság súlyos motorhibává válna.

A hagyományos védelmi eszközökhöz képest, amelyek csak súlyos túlterhelés esetén reagálnak, az elektronikus áramfigyelés segít a karbantartó csapatoknak korábban azonosítani a lehetséges kockázatokat és csökkenteni a váratlan állásidőt.

4. Állítható indítási késleltetési funkció

A nagy indítási áram normális jelenség, amikor a motorok működésbe lépnek. Az indítás közbeni azonnali túlterhelés elleni védelem szükségtelen kioldást okozhat.

A beépített D-TIME indítási késleltetés funkció lehetővé teszi a motorok számára, hogy a normál védelmi módba lépés előtt befejezzék a gyorsítást. A felhasználók beállíthatják a késleltetést a motor különböző indítási jellemzőinek megfelelően, így biztosítva a megbízható működést a nagyobb indítási nyomatékigényű berendezések számára.

Alkalmazási tapasztalat és projektellenőrzés

Motorvédelem frissítési projekt a vietnami élelmiszer-feldolgozó gyárban

A GOTOELE kisfeszültségű elektromos gyártásban és globális exportprojektekben szerzett tapasztalatai alapján az EOCR-SS-t az ipari ügyfelek motorvédelmi fejlesztésében alkalmazták.

2026 márciusában egy vietnami élelmiszer-feldolgozó berendezéseket gyártó 120 egység EOCR-SS elektronikus motorvédő relét szerelt be a szállítószalag motorvezérlő szekrényeibe.

Az alkalmazási környezet a következőket tartalmazza:

· Vevőtípus: Élelmiszer-feldolgozó gépek gyártója

· Beépítési hely: Szállítószalagos rendszer vezérlőszekrényei

· Motor teljesítménytartománya: 0,75 kW-2,2 kW háromfázisú motorok

· Üzemi feszültség: AC380V 50Hz

· Működési hőmérséklet: -10 ℃ és 45 ℃ között

· Napi működési idő: Kb. 16 óra/nap

· Motorindítási gyakoriság: 50-80 alkalom/nap

12 hónapos folyamatos működés után az ügyfél stabil védelmi teljesítményről és csökkent motorhibáról számolt be, amelyet túlterhelés és fáziskiesési problémák okoztak. A korábbi termikus túlterhelés elleni védelmi megoldásokhoz képest a karbantartási beavatkozások gyakorisága jelentősen csökkent, javítva a termelés folytonosságát.

Ez a gyakorlati alkalmazás bemutatja az EOCR-SS megbízhatóságát nagyfrekvenciás ipari motoros üzemi környezetekben.

Termékparaméterek

A termék előnyei

1. A kábelvágás nélküli telepítés utólagos felszerelési időt takarít meg

Az EOCR-SS nyitható osztott áramváltót alkalmaz. A telepítő technikusoknak csak a CT-t kell a meglévő motorkábelekre rögzíteniük anélkül, hogy a vezetékeket leválasztanák vagy módosítaniuk kell az áramkört.

Ez a kialakítás nagymértékben csökkenti a meglévő gépek telepítési nehézségeit, különösen alkalmas a gyári berendezések frissítésére és a kapcsolószekrény utólagos felszerelésére.

2. Az elektronikus érzékelés javítja a védelmi pontosságot

Az elektronikus áramérzékelő rendszer gyorsabb és stabilabb védelmet biztosít a hagyományos termikus túlterhelés elleni relékhez képest.

Megakadályozza a hőmérséklet-befolyásolást és a mechanikai kifáradási problémákat, állandó védelmi teljesítményt biztosít a hosszú távú működés során.

3. A rugalmas beállítás különböző motorokhoz illeszkedik

Az EOCR-SS az indítási késleltetés, az üzemi áram és a kioldási késleltetés paramétereinek független beállítását biztosítja.

A felhasználók a különböző motorterheléseknek, indítási feltételeknek és alkalmazási környezeteknek megfelelően konfigurálhatják a védelmi beállításokat, javítva a kompatibilitást a különböző ipari gépekkel.

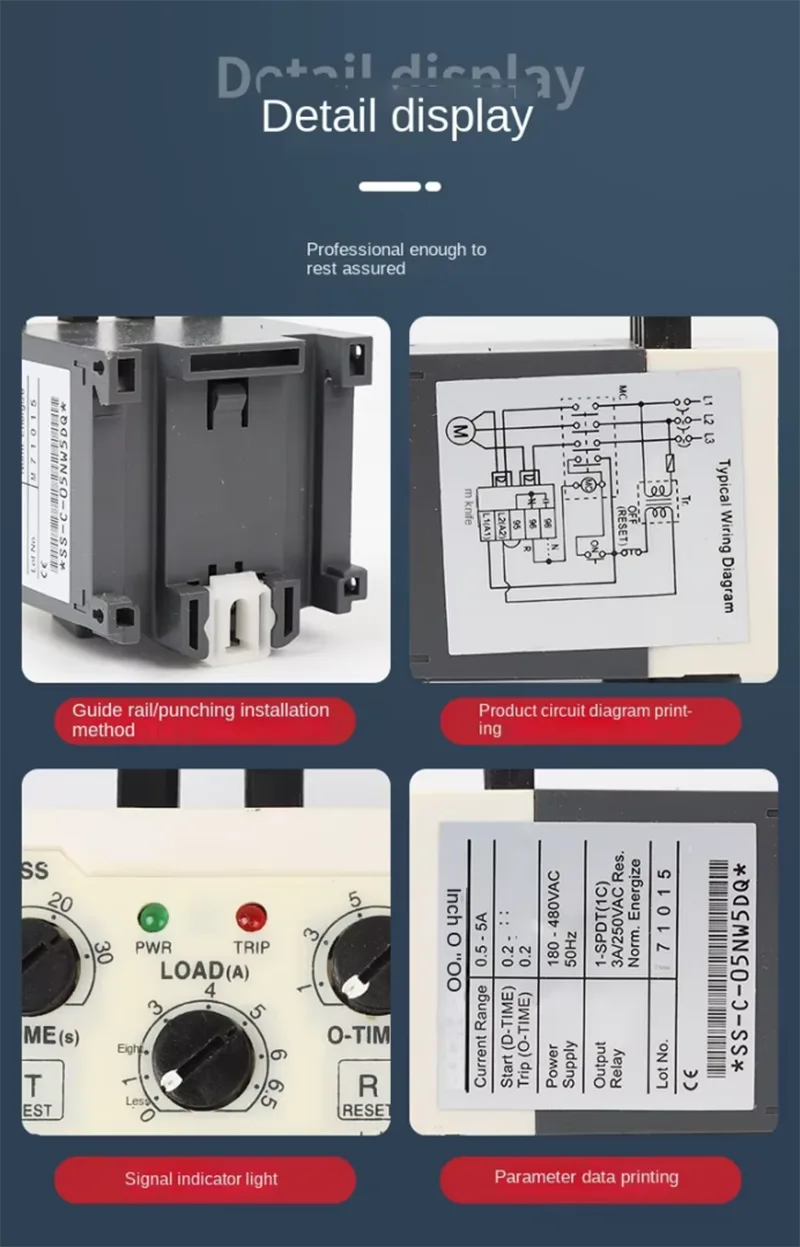

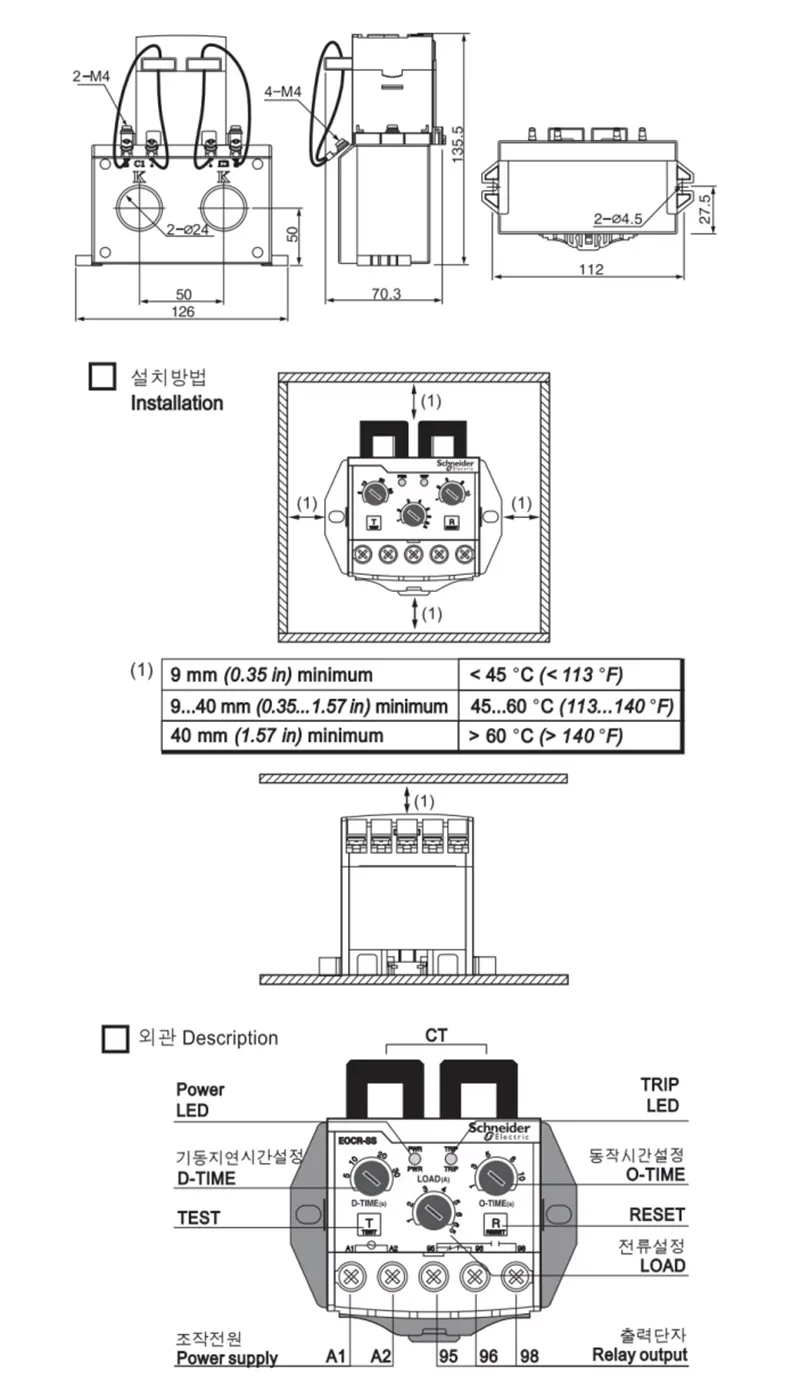

4. A kompakt DIN-sín kialakítás helyet takarít meg a szekrényben

A moduláris felépítés lehetővé teszi a közvetlen beépítést a szabványos elektromos kapcsolószekrényekbe.

Az EOCR-SS a különálló áramváltók és védelmi komponensek telepítéséhez képest kompaktabb megoldást kínál, és leegyszerűsíti a vezérlőrendszer tervezését.

Gyártás és minőségbiztosítás

A GOTOELE egy professzionális gyártó és exportőr, amely alacsony feszültségű elektromos termékekre szakosodott, beleértve a mágneskapcsolókat, reléket, megszakítókat, motorvédő eszközöket és ipari vezérlőelemeket.

A több mint 14 éves elektromos gyártási tapasztalattal rendelkező cég gyártóbázist üzemeltet Liushiban, Yueqingben, Zhejiangban, Kínában. A gyár több mint 1600 négyzetméteren terül el, és professzionális termelési területeket és minőségellenőrző létesítményeket foglal magában.

Az EOCR-SS gyártása során a GOTOELE szigorú ellenőrzéseket végez, amelyek kiterjednek az áramérzékelés pontosságára, a relé működésére, a terminál megbízhatóságára és a termék öregedési tesztjére.

Minden tétel követi az ISO9001 minőségirányítási eljárásokat, és a termékek megfelelnek a CE tanúsítás követelményeinek, hogy biztosítsák a stabil teljesítményt a nemzetközi ipari alkalmazásokhoz.

Csomagolás és Szállítás

Az EOCR-SS elektronikus motorvédő relé a nemzetközi exportszabványoknak megfelelően van becsomagolva, hogy elkerülje a szállítás során bekövetkező sérüléseket.

A tömeges megrendeléseknél a GOTOELE hatékony gyártásütemezést biztosít, tipikus 10-15 napos szállítási idővel. Az OEM testreszabási szolgáltatások, beleértve a logónyomtatást, a csomagolástervezést és a paraméterek testreszabását, elérhetők a globális forgalmazók és ipari berendezések gyártói számára.

GYIK

1. Mi a különbség az EOCR-SS és a hagyományos termikus túlterhelés relé között?

Az EOCR-SS elektronikus áramfigyelő technológiát használ, amely nagyobb védelmi pontosságot és gyorsabb reakciót biztosít a hagyományos termikus túlterhelésrelékhez képest. Támogatja az osztott CT telepítést is kábelvágás nélkül, ami kényelmesebbé teszi a berendezések frissítését.

2. Az EOCR-SS telepíthető a meglévő motorvezérlő szekrényekre?

Igen. A felcsavarható áramváltó lehetővé teszi közvetlenül a meglévő motorkábelekre történő felszerelést a vezetékek eltávolítása nélkül, így alkalmas régi berendezések felújítási és karbantartási projektjeihez.

3. Milyen motorok alkalmasak EOCR-SS-hez?

Az EOCR-SS elsősorban kis háromfázisú váltakozó áramú motorokhoz készült, beleértve a szivattyúkat, ventilátorokat, kompresszorokat, szállítószalagokat és OEM gépeket, amelyek áramigénye 0,5-5 A tartományban van.

4. A GOTOELE biztosítja az OEM testreszabását?

Igen. A GOTOELE támogatja az OEM/ODM szolgáltatásokat, beleértve a testreszabott címkéket, csomagolást, specifikációkat és elektromos paraméterekre vonatkozó követelményeket a különböző nemzetközi piacokon.

A GOTOELE a professzionális elektromos gyártási képességeket, a gyakorlati alkalmazási tapasztalatokat és a szigorú minőség-ellenőrzési rendszereket ötvözi, hogy megbízható motorvédelmi megoldásokat kínáljon a globális ipari ügyfelek számára. Az EOCR-SS elektronikus motorvédő relé a hagyományos védelmi eszközök költséghatékony fejlesztését jelenti, segítve az iparágakat a berendezések biztonságának javításában, a karbantartási költségek csökkentésében és a stabilabb gyártási működés elérésében.
