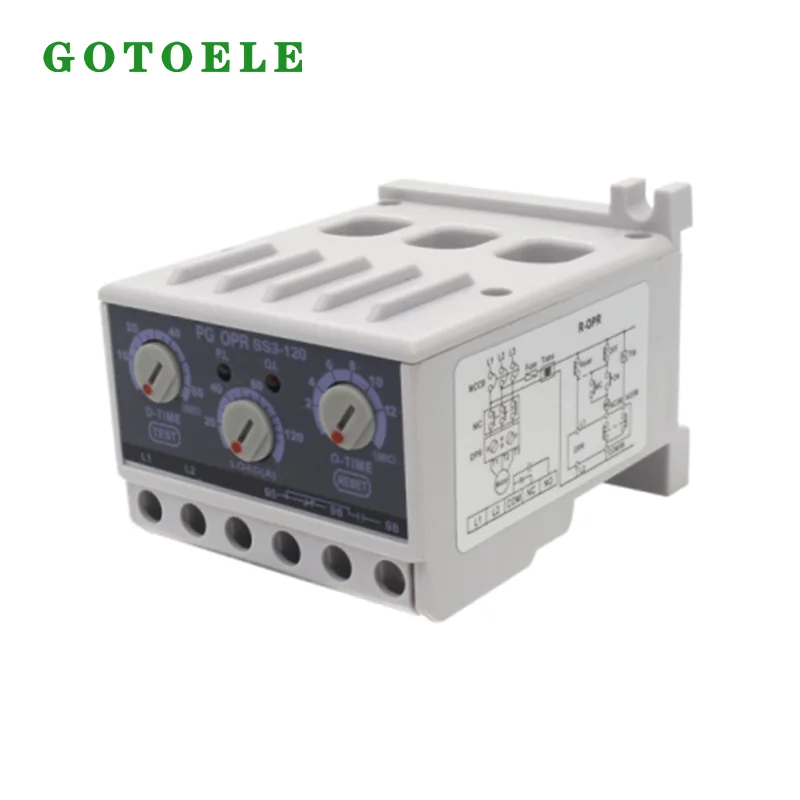

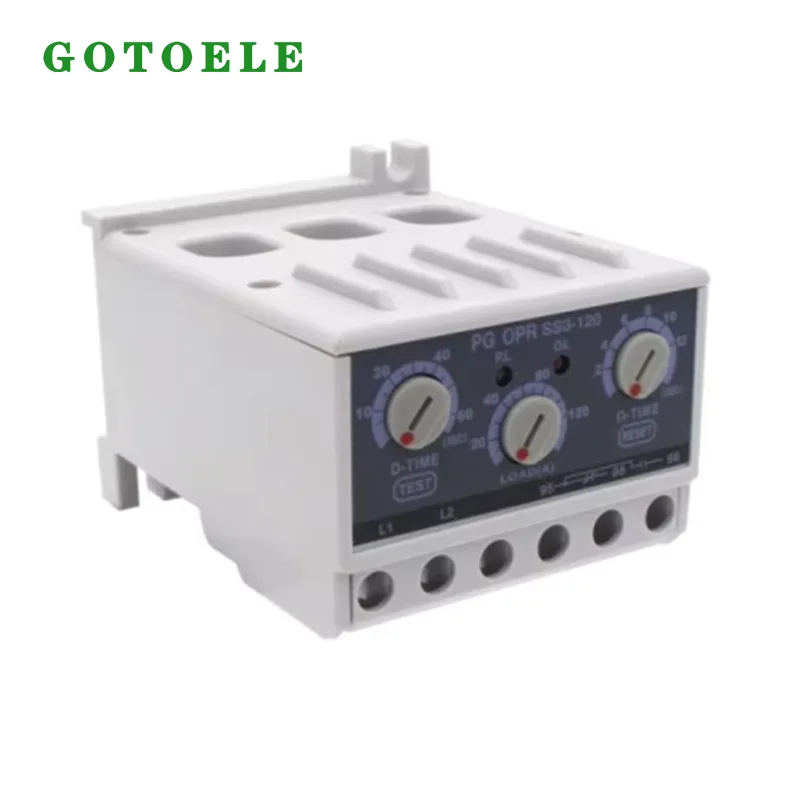

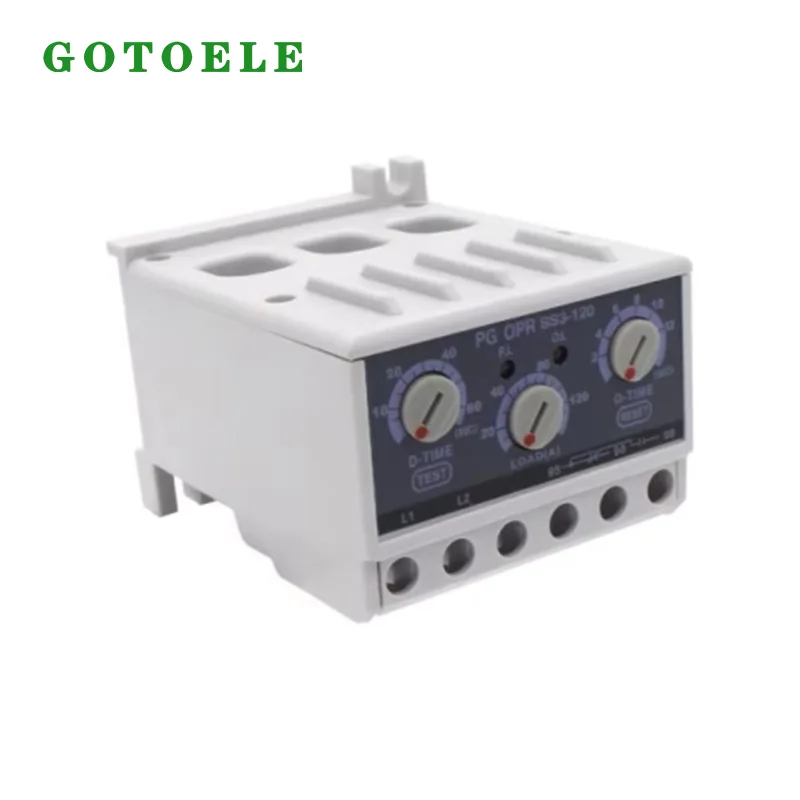

PG OPR-SS3-120 elektronikus motor túlterhelés relé

A GOTOELE PG OPR-SS3-120 elektronikus motortúlterhelési relé a háromfázisú váltakozó áramú motorok továbbfejlesztett védelmi megoldásaként lett kifejlesztve. A váltakozó áramú mágneskapcsoló és a motorterhelés közé szerelve folyamatosan figyeli a motor áramkörét, és leválasztja a vezérlő áramkört, ha rendellenes működési helyzetek lépnek fel, segít megelőzni a motor túlmelegedését, a tekercs sérülését és a berendezés váratlan leállását.

Ellentétben a hagyományos bimetál termikus túlterhelésrelékkel, amelyek védelme a termikus deformációra támaszkodik, a PG OPR-SS3-120 elektronikus áramérzékelő technológiát alkalmaz a gyorsabb reagálás és a pontosabb hibaazonosítás érdekében. Csökkenti a környezeti hőmérséklet-változások hatását, és állandó védelmi teljesítményt biztosít a hosszú távú ipari működés során.

A széles, 10-120A közötti állítható áramtartománynak köszönhetően a készülék különböző motorteljesítményekhez és működési feltételekhez tud illeszkedni. A három független beállítási funkció lehetővé teszi a felhasználók számára, hogy beállítsák a motor terhelési áramát, az indítási késleltetési időt és a hibakioldási késleltetési időt az aktuális alkalmazási követelményeknek megfelelően, javítva a rendszer megbízhatóságát, miközben csökkentik a szükségtelen leállásokat.

Továbbfejlesztett alternatíva a hagyományos termikus túlterhelésrelékhez

A hagyományos motorvédelmi rendszerekben általában termikus túlterhelésreléket használnak a túlzott áram okozta motorkárosodások megelőzésére. A hosszú távú hőkezelés azonban lassabb reakcióhoz, csökkentett pontossághoz és korlátozott beállítási rugalmassághoz vezethet.

A PG OPR-SS3-120 elektronikus motortúlterhelési relé fejlettebb védelmi módszert biztosít az elektronikus érzékelési technológia használatával. Pontosan képes nyomon követni a motor működési feltételeit anélkül, hogy az ismételt hőciklusok befolyásolnák, így különösen alkalmas a folyamatos működést és megbízható védelmet igénylő ipari berendezésekhez.

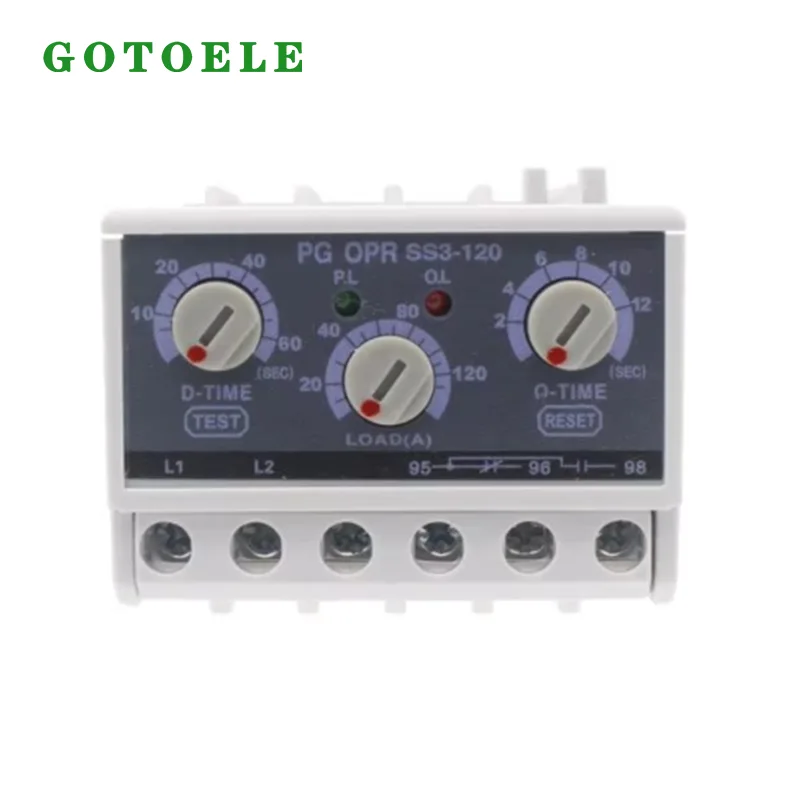

Az állítható LOAD beállítás lehetővé teszi a különböző motorok pontos áramillesztését, míg az indítási késleltetés funkció megakadályozza az ideiglenes indítóáram okozta téves kioldást. A kioldási késleltetés funkció segít megkülönböztetni a rövid távú ingadozásokat és a tényleges hibákat, javítva a működési stabilitást.

Többféle motorvédelmi funkció

A PG OPR-SS3-120 több védelmi funkciót integrál egyetlen kompakt eszközbe:

Túlterhelés és leállás elleni védelem

Ha egy motor túlzott mechanikai terhelés alatt működik, leblokkol, vagy rendellenes áramnövekedést tapasztal, a túlterhelés-védelmi funkció észleli az állapotot, és leválasztja a vezérlő áramkört az előre beállított késleltetési idő után. Ez segít megelőzni a túlmelegedést és a motor tekercseinek károsodását.

Fáziskimaradás elleni védelem

A fáziskiesés a háromfázisú motorhibák egyik fő oka. A PG OPR-SS3-120 képes észlelni a hiányzó fázisállapotokat, amelyeket kábelhibák, biztosítékhibák vagy érintkezési problémák okoznak, és gyorsan leállítja a motort, mielőtt komoly kár keletkezne.

Háromfázisú áramkiegyensúlyozatlanság védelem

A három fázis közötti egyenetlen árameloszlás túlzott felmelegedést okozhat, és lerövidítheti a motor élettartamát. A készülék figyeli az áramegyensúlyt és védelmet nyújt a hosszú távú kiegyensúlyozatlan működés ellen.

Indítási késleltetés elleni védelem

A motor indítási árama átmenetileg a névleges áram többszörösére emelkedhet. Az állítható indítási késleltetés funkció lehetővé teszi a motor számára, hogy szükségtelen kioldás nélkül fejezze be a gyorsítást, így alkalmas nagy terhelésű indítási alkalmazásokhoz.

Tipikus alkalmazási forgatókönyvek

Ipari szivattyúrendszerek

A PG OPR-SS3-120 széles körben használatos vízszivattyúkban, keringtető szivattyúkban, vízelvezető rendszerekben és ipari szivattyúberendezésekben. Megvédi a motorokat a túlterheléstől, a fáziskimaradástól és a rendellenes áramviszonyoktól folyamatos működés közben.

HVAC és hűtőberendezések

Kompresszorok, hűtőtorony-ventilátorok és szellőzőmotorok esetében a motor stabil működése kritikus fontosságú. Ez az elektronikus túlterhelésrelé megbízható védelmet nyújt a mechanikai problémák vagy a rendszer rendellenességei által okozott túlterhelés és leállás ellen.

Gyártási automatizálási berendezések

A gyártósorok, szállítószalagok, szerszámgépek és automatizált berendezések gyakran igényelnek motorokat a folyamatos működéshez. A PG OPR-SS3-120 valós idejű motorvédelmet nyújtva segít csökkenteni a váratlan állásidőt.

Mezőgazdasági és kültéri berendezések

A mezőgazdasági öntözőszivattyúk és szellőzőrendszerek instabil energiaviszonyok mellett működhetnek. A fáziskiesés elleni védelem és az állítható késleltetési funkciók javítják a berendezés megbízhatóságát és csökkentik a karbantartási költségeket.

Gyakorlati alkalmazási tapasztalat

Egy ipari vízszivattyúzási projektben a PG OPR-SS3-120 elektronikus motortúlterhelési relét a motor vezérlőszekrényébe szerelték be, hogy megvédje a változó terhelés mellett működő háromfázisú szivattyúmotorokat.

A napi működés során a készülék folyamatosan figyelte a motoráram-változásokat, és sikeresen azonosította a mechanikai ellenállásváltozások okozta rendellenes terhelésnövekedést. Az állítható védelmi késleltetés elkerülte a szükségtelen leállásokat normál indításkor, míg a hibavédelmi funkciók segítettek megelőzni a motor károsodását rendellenes körülmények között.

Az alkalmazás bemutatta az elektronikus motorvédelem értékét a berendezések biztonságának javításában, a karbantartási gyakoriság csökkentésében és a motor élettartamának meghosszabbításában.

Alapparaméterek

Alapvető előnyei

1. Nagyobb védelmi pontosság, mint a hagyományos hőrelék

Az elektronikus érzékelőrendszer stabil áramérzékelési teljesítményt biztosít, és elkerüli a termikus öregedés okozta pontossági változásokat. Megbízható védelmet tart fenn hosszú távú ipari használat mellett is.

2. Állítható beállítások a különböző motoralkalmazásokhoz

Az áramküszöb, az indítási késleltetés és a hibakioldási késleltetés független beállításával a PG OPR-SS3-120 különböző motorméretekhez és működési környezetekhez konfigurálható, javítva a kompatibilitást a különféle ipari alkalmazások között.

3. Az integrált védelem helyet takarít meg a szekrényben

A több védelmi funkció egyetlen modulba történő kombinálásával a készülék csökkenti a további védelmi alkatrészek iránti igényt, és leegyszerűsíti a kapcsolószekrény vezetékezését. Szabványos DIN-sínes beépítése lehetővé teszi a meglévő rendszerekbe való egyszerű integrálást.

4. Megbízható OEM-megoldás ipari berendezés-gyártók számára

A GOTOELE OEM testreszabási szolgáltatásokat nyújt, beleértve a termékcímkézést, a csomagolás tervezését és a paraméterek beállítását. A PG OPR-SS3-120 stabil motorvédelmi megoldásokat kereső forgalmazók, elektromos panelgyártók és ipari berendezések gyártói számára alkalmas.

Specifikáció

Gyártás és minőségellenőrzés

A GOTOELE a PG OPR-SS3-120 Electronic Motor Overload Relay-t Zhejiangban, Kínában gyártja, professzionális gyártási folyamatokkal és szigorú minőségirányítási rendszerekkel.

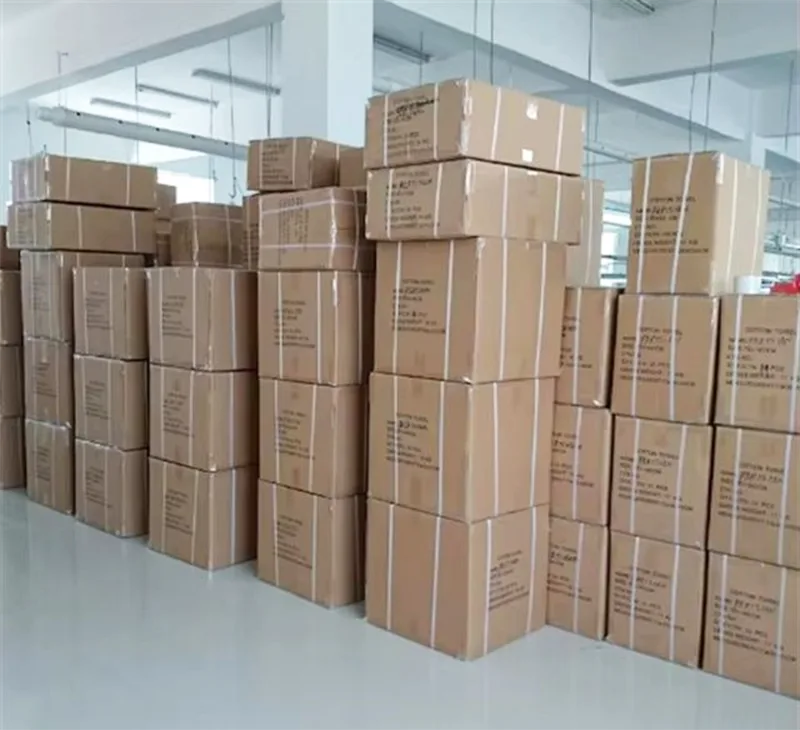

Minden termék ellenőrzési eljárásokon esik át, beleértve az aktuális észlelési pontosság tesztelését, a védelmi funkció tesztelését, a terminál megbízhatóságának ellenőrzését és a szállítás előtti működési teljesítmény ellenőrzését. Az ISO9001 minőségirányítási szabványokat követve a GOTOELE egyenletes termékminőséget és megbízható teljesítményt biztosít a globális ipari ügyfelek számára. Csomagolás és szállítás A PG OPR-SS3-120 elektronikus motortúlterhelési relé export-szabványos csomagolóanyagokat használ a szállítás közbeni sérülések megelőzésére. A GOTOELE támogatja a tömeges szállítást, az OEM testreszabását, a testreszabott címkézést és a rugalmas szállítási megoldásokat, hogy megfeleljen a nemzetközi ipari ügyfelek igényeinek.

GYIK

1. kérdés: Mi a különbség az elektronikus túlterhelésrelé és a termikus túlterhelésrelé között?

Az elektronikus túlterhelésrelé áramérzékelő technológiát használ, hogy gyorsabb választ, nagyobb pontosságot és szélesebb beállítási lehetőségeket biztosítson. A környezeti hőmérséklet változásai kevésbé érintik, és alkalmas a modern ipari motorvédelmi rendszerekre.

2. kérdés: Megvédheti a PG OPR-SS3-120 a motorokat a fáziskieséstől?

Igen. Az eszköz fáziskiesés elleni védelemmel rendelkezik, és képes észlelni a rendellenes háromfázisú állapotokat a vezérlő áramkör leválasztása és a motor károsodásának megelőzése érdekében.

3. kérdés: A PG OPR-SS3-120 alkalmas különböző motorméretekhez?

Igen. 10-120A állítható áramtartományával különféle háromfázisú motorokhoz konfigurálható, beleértve a szivattyúkat, ventilátorokat, kompresszorokat és automatizálási berendezéseket.

4. kérdés: A GOTOELE támogatja az OEM testreszabását?

Igen. A GOTOELE OEM szolgáltatásokat nyújt, beleértve a logónyomtatást, a testreszabott csomagolást és a termékparaméterek testreszabását az ügyfelek igényei szerint.

A GOTOELE a globális ipari ügyfelek számára megbízható motorvédelmi megoldásokat kínál a professzionális gyártási képesség, a szigorú minőség-ellenőrzés és a gyakorlati alkalmazási tapasztalat révén. A PG OPR-SS3-120 elektronikus motortúlterhelési relé segít javítani a berendezések biztonságát, csökkenteni a karbantartási költségeket, és támogatja az ipari automatizálási rendszerek stabil működését.
